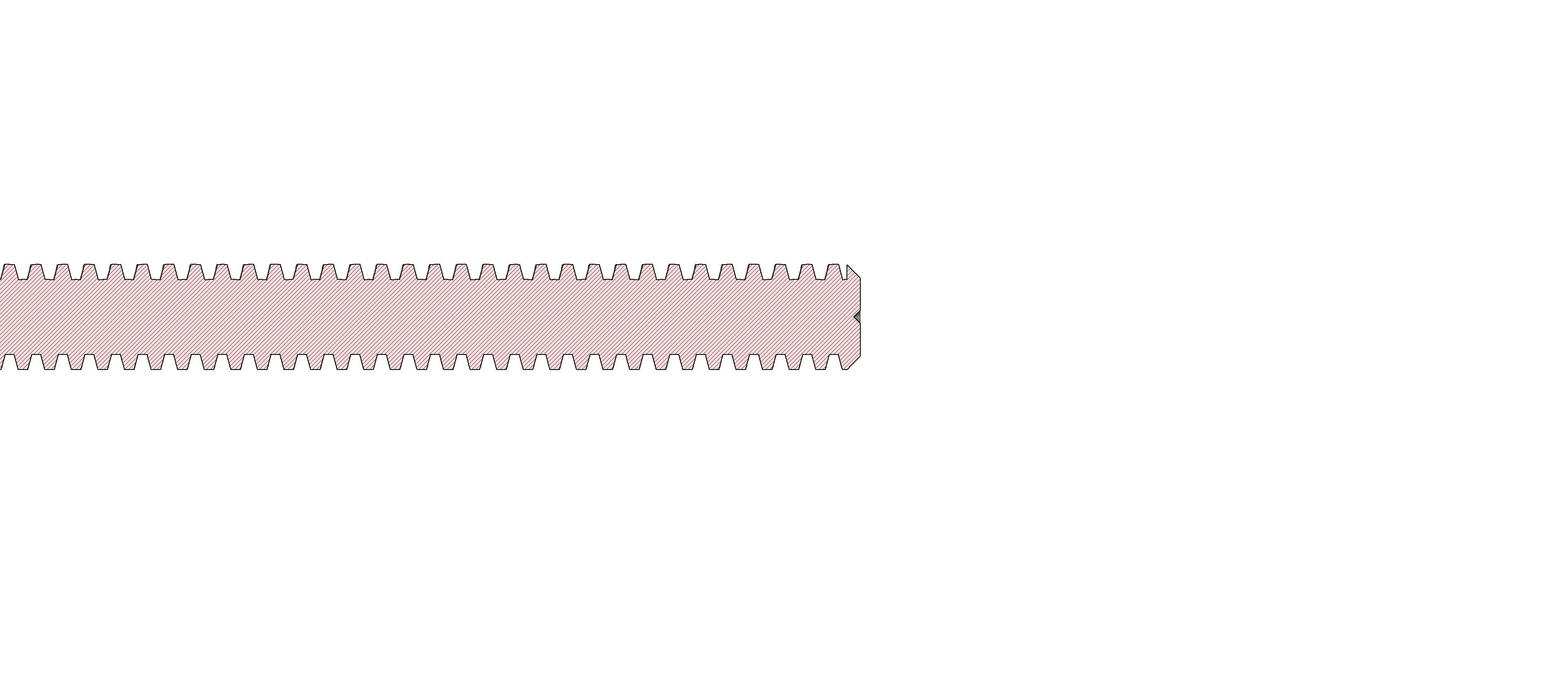

之前我设计了一个吊耳咖啡挂架（可以用吊耳也可以用手冲杯），并尝试用 CNC 加工它。整体结构感觉没什么问题，但在固定位置有一个 M12 的螺纹。我原本打算使用攻牙器来制作螺纹。实测制作螺母没啥问题，但在木头上制作 M12 挤压螺纹根本行不通。

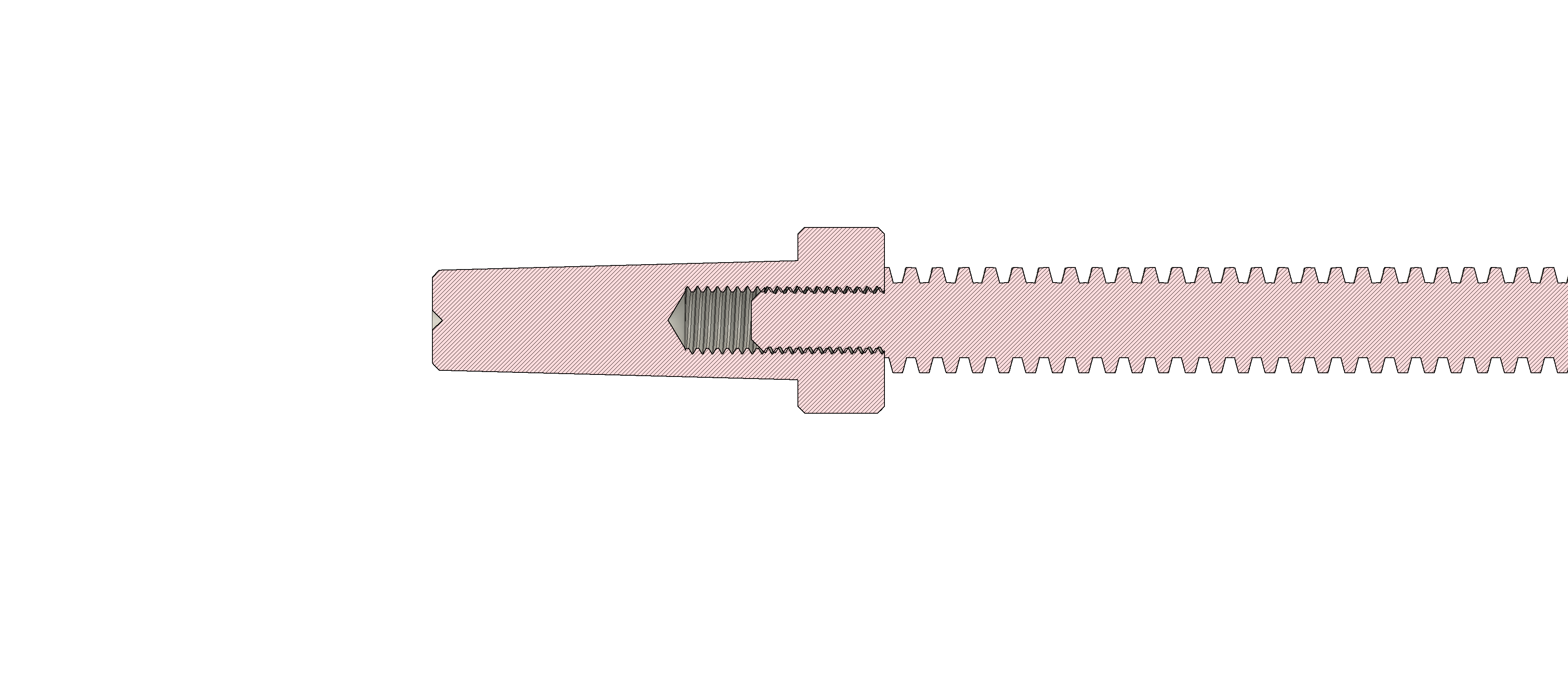

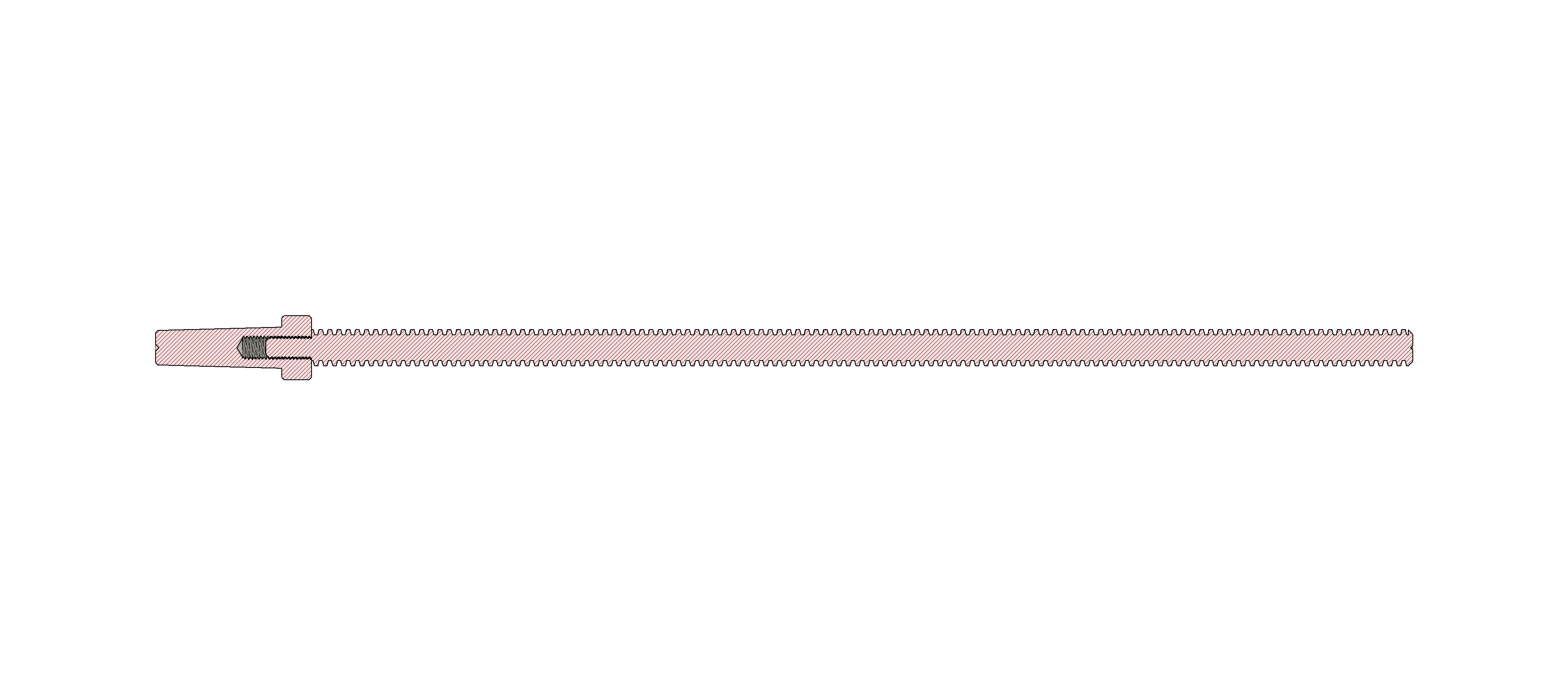

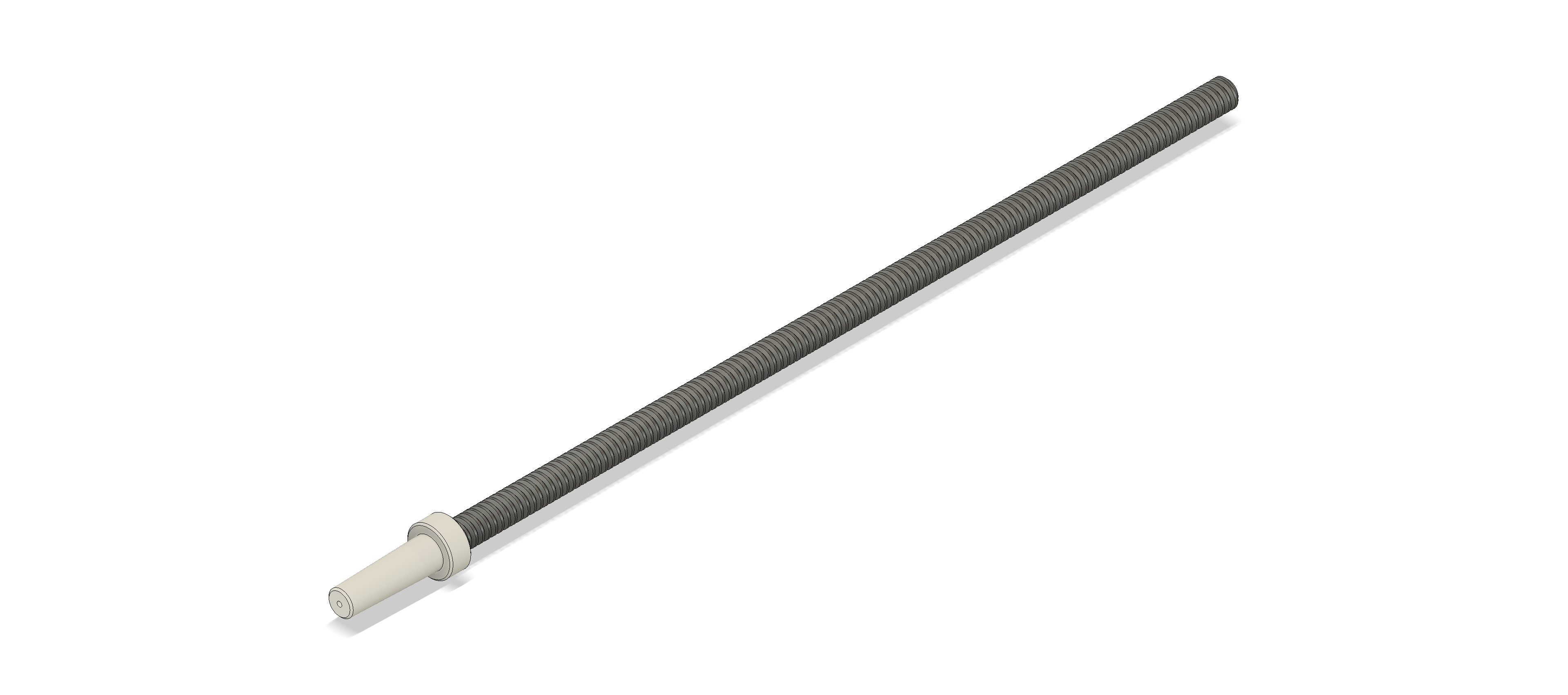

调整尺寸后重新设计了一个

FUSION 360 文件共享地址：https://a360.co/4edN8QD

用户在木工车窗上加载白布轮，进行打磨抛光。

木工房门口边上有点空，做一组小柜方便实用

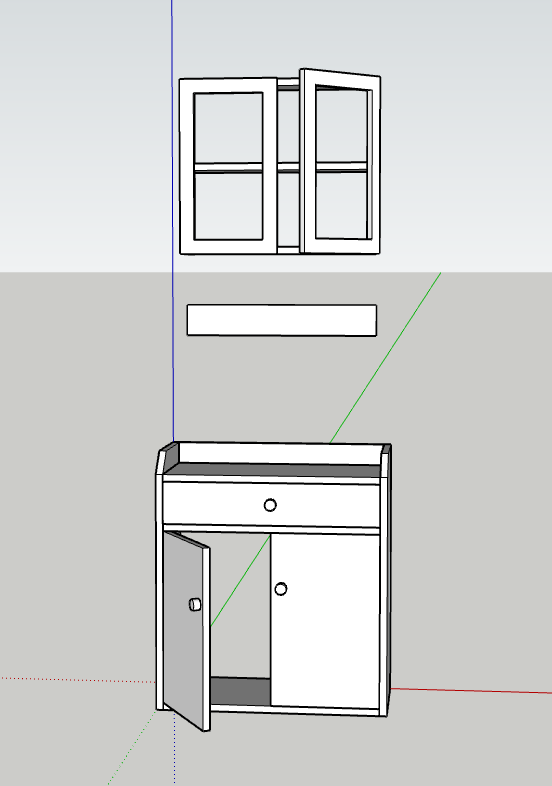

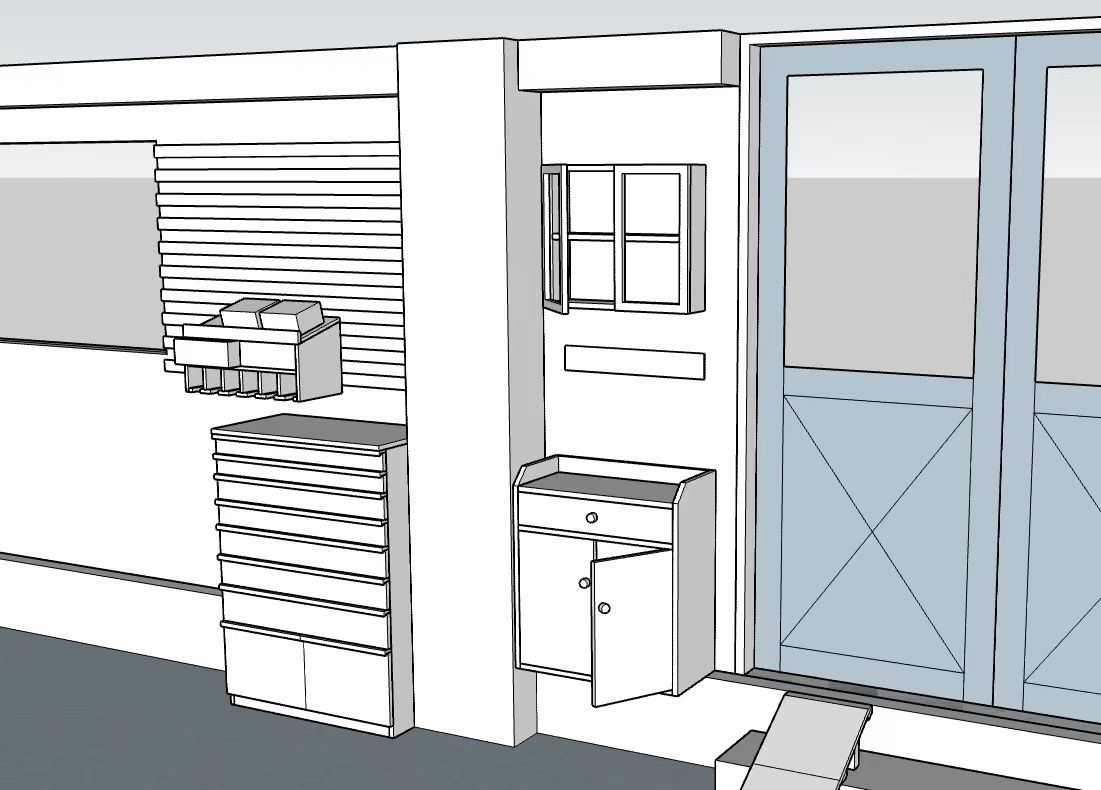

设计图：

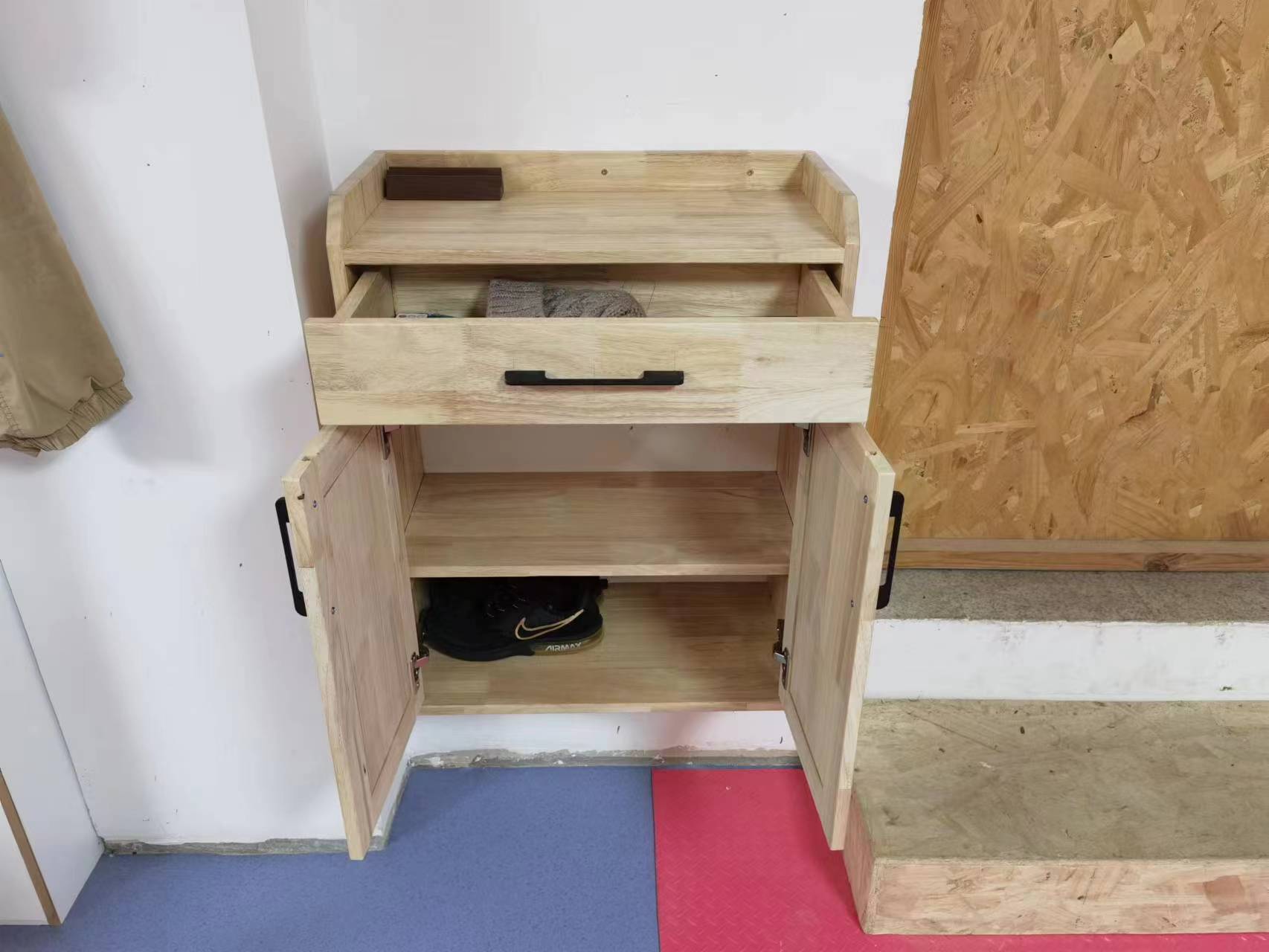

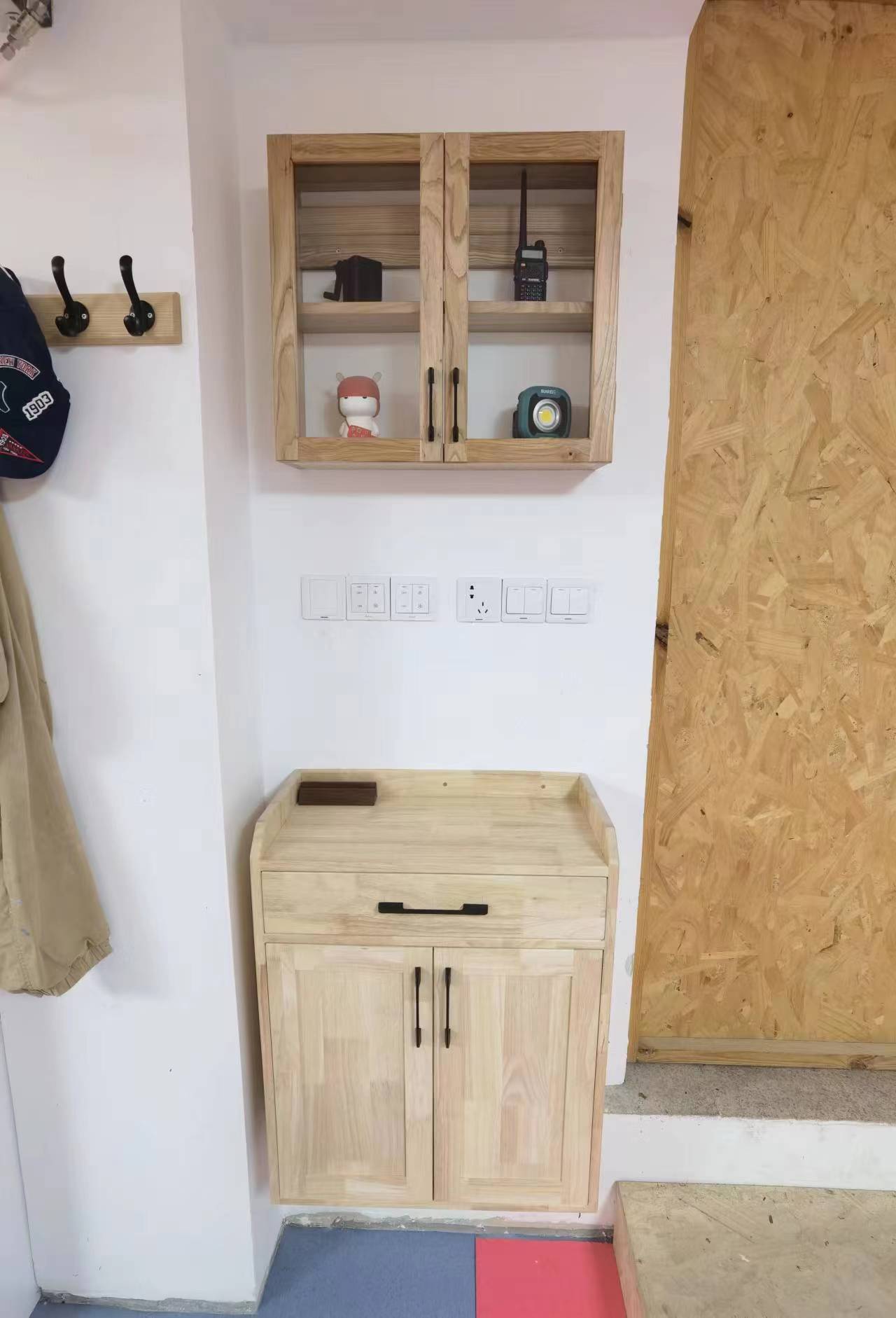

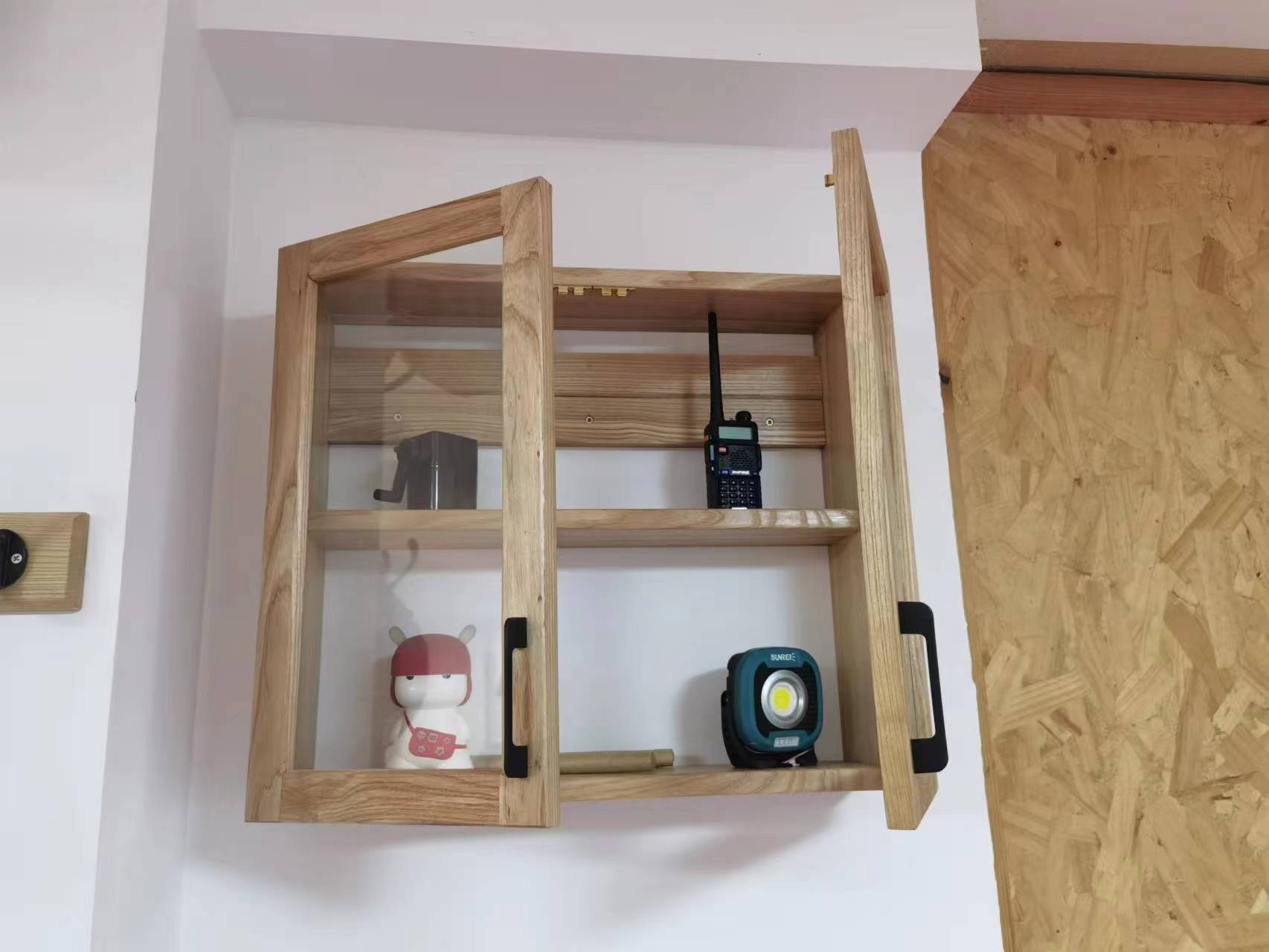

实物图

草图文件：
download: 柜子.skp

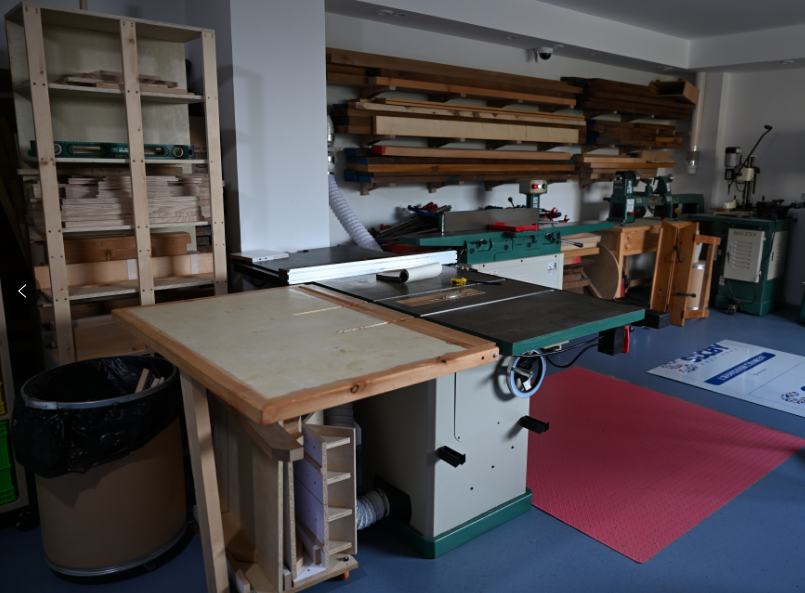

旧的台锯延长板介绍

• 优点介绍

  • 我现在使用的台锯延长系统是我之前制作的一块延长板，延长板的末端和台锯连接固定，下面用一根腿支撑，腿可以方便的放下来把延长板折叠起来。
  • 这个延长板使用起来很不错，有效的拓展了台锯的台面，极大的提高了操作时的安全性。
  • 有时候我也在这个延长台面上做一些简单的操作，他还起到了一个简单工作台面的作用。

• 缺点介绍

  • 支撑腿没有固定，操作的时候坍塌过一次
  • 延长板采用的是一张20mm后的多层板，整体刚性不足，不够稳健
  • 延长板下方空间比较凌乱
  • 延长板下方的空间无法被有效利用，这是我决定重新做一个延长柜的最主要原因

新的延长柜介绍

• 优点介绍

  • 柜体更加稳定
  • 索大的收纳柜体

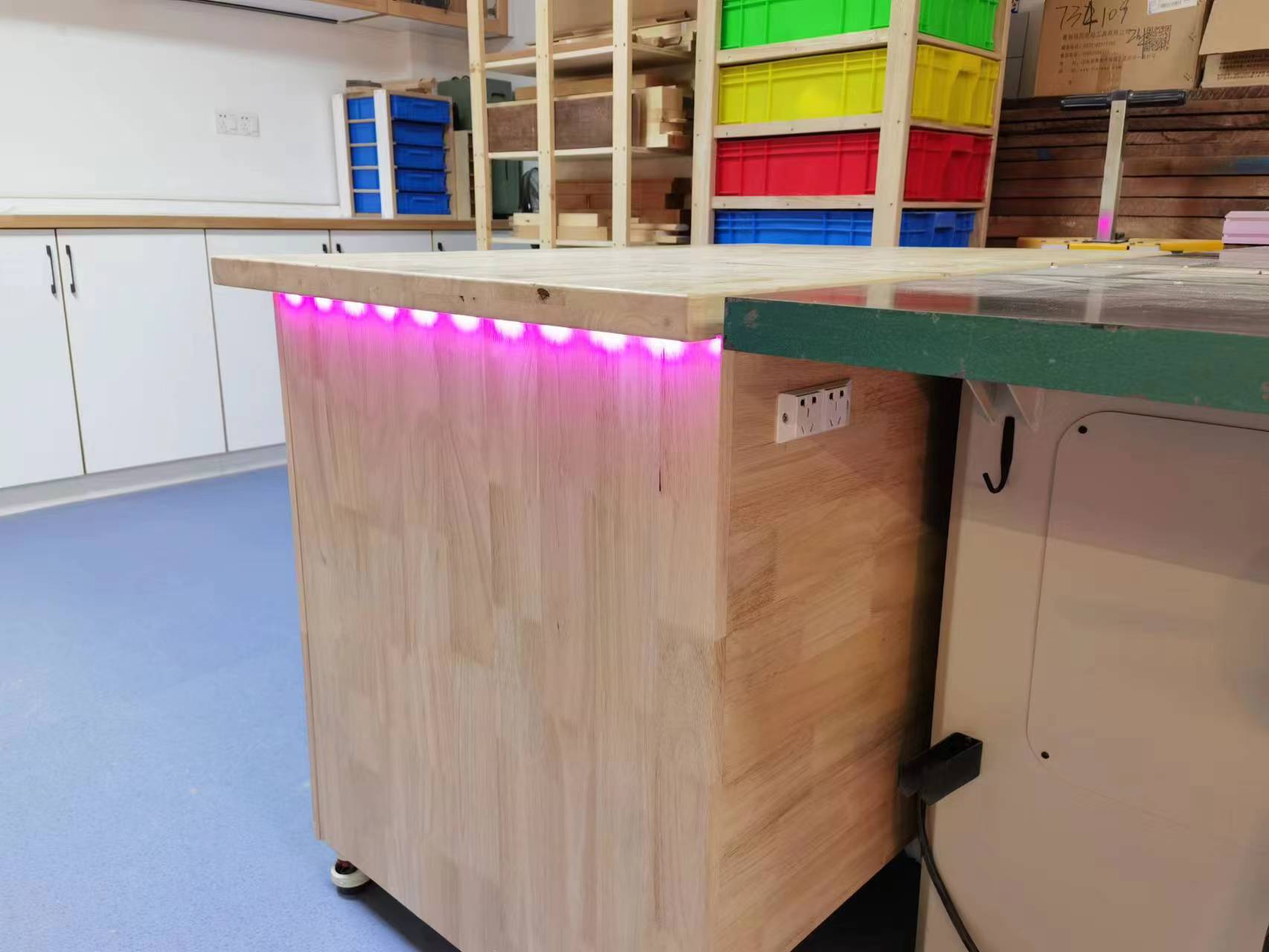

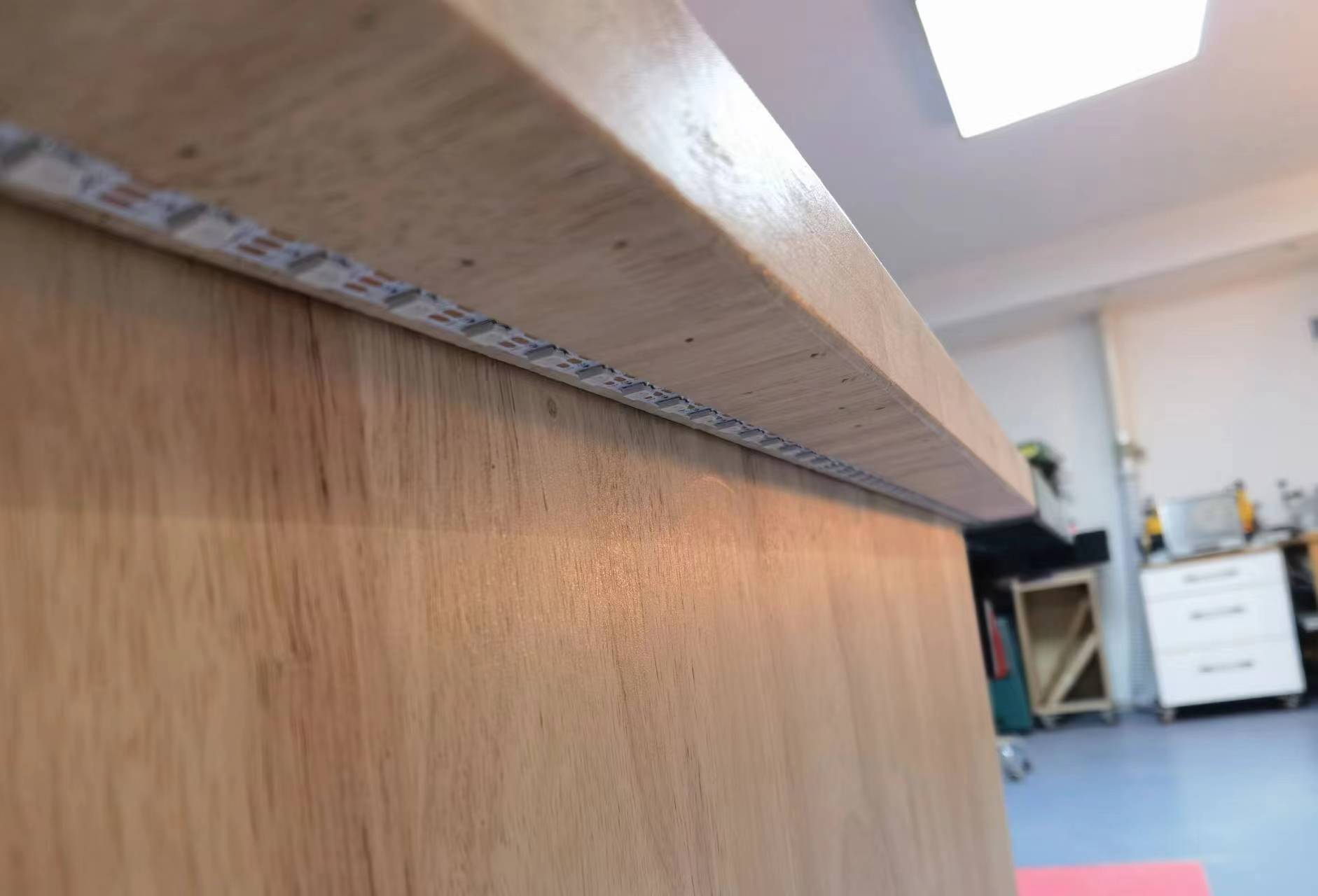

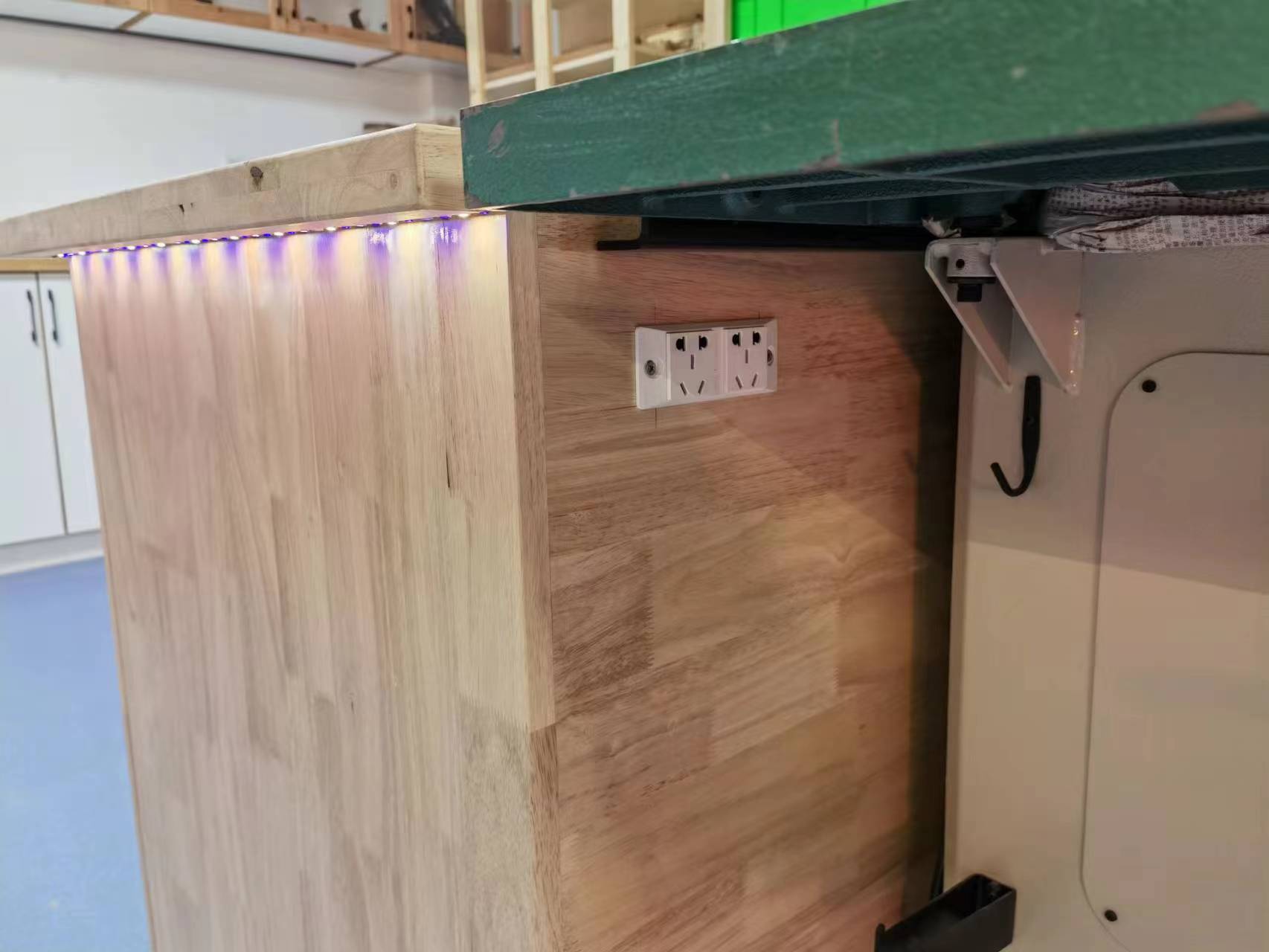

  • 炫酷的LED灯
  • 方便的电源接口
  • 采用福马轮，移动和固定互相平衡的最优解决

• 对比缺点

  • 空间回收没有折叠延长板方便，然后这点并不重要，因为在我半年的使用过程中发现，我一次都没有去折叠延长板。

SketchUp文件分享

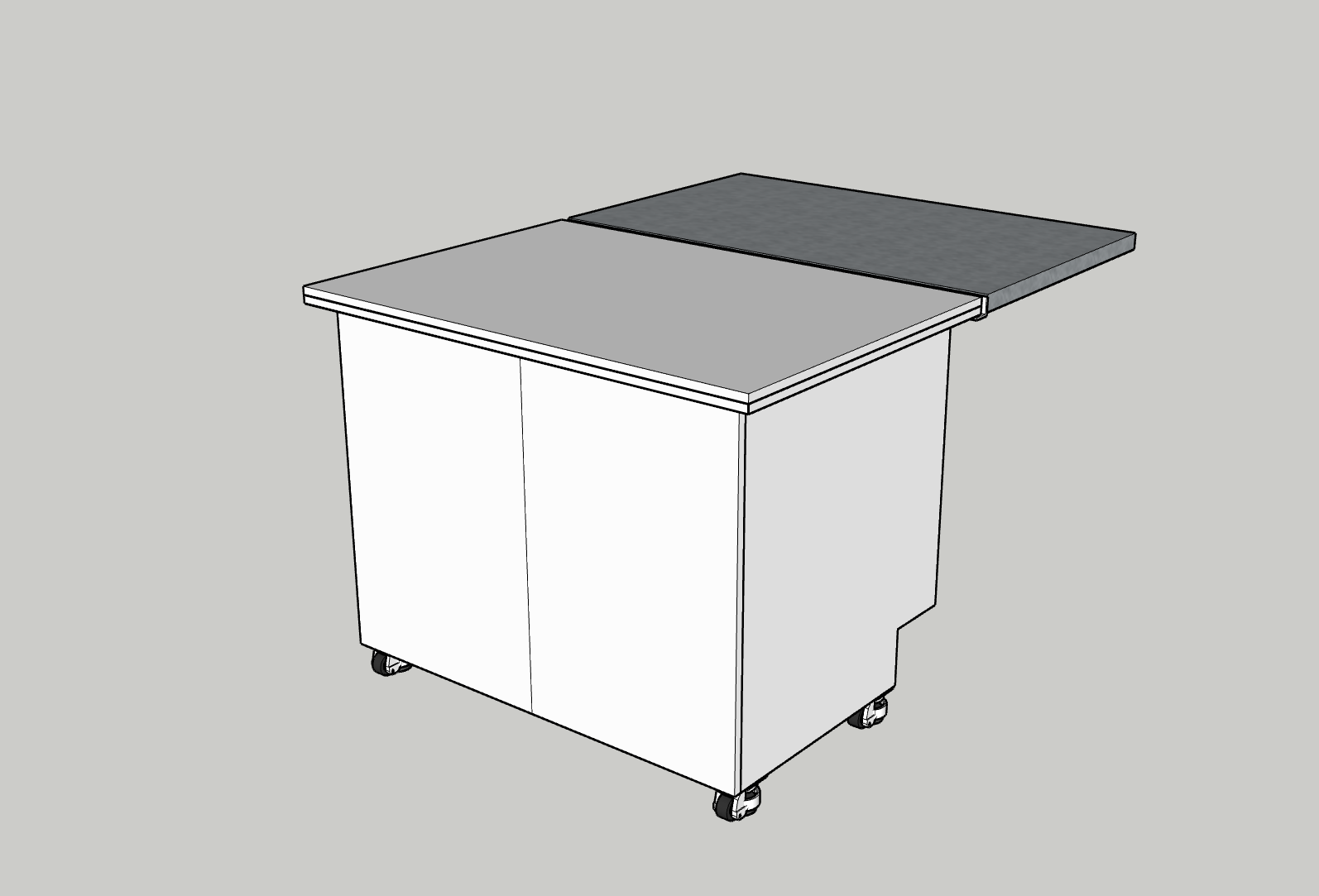

• 新的台锯延长柜草图文件：
  download: 台锯延长柜N.skp

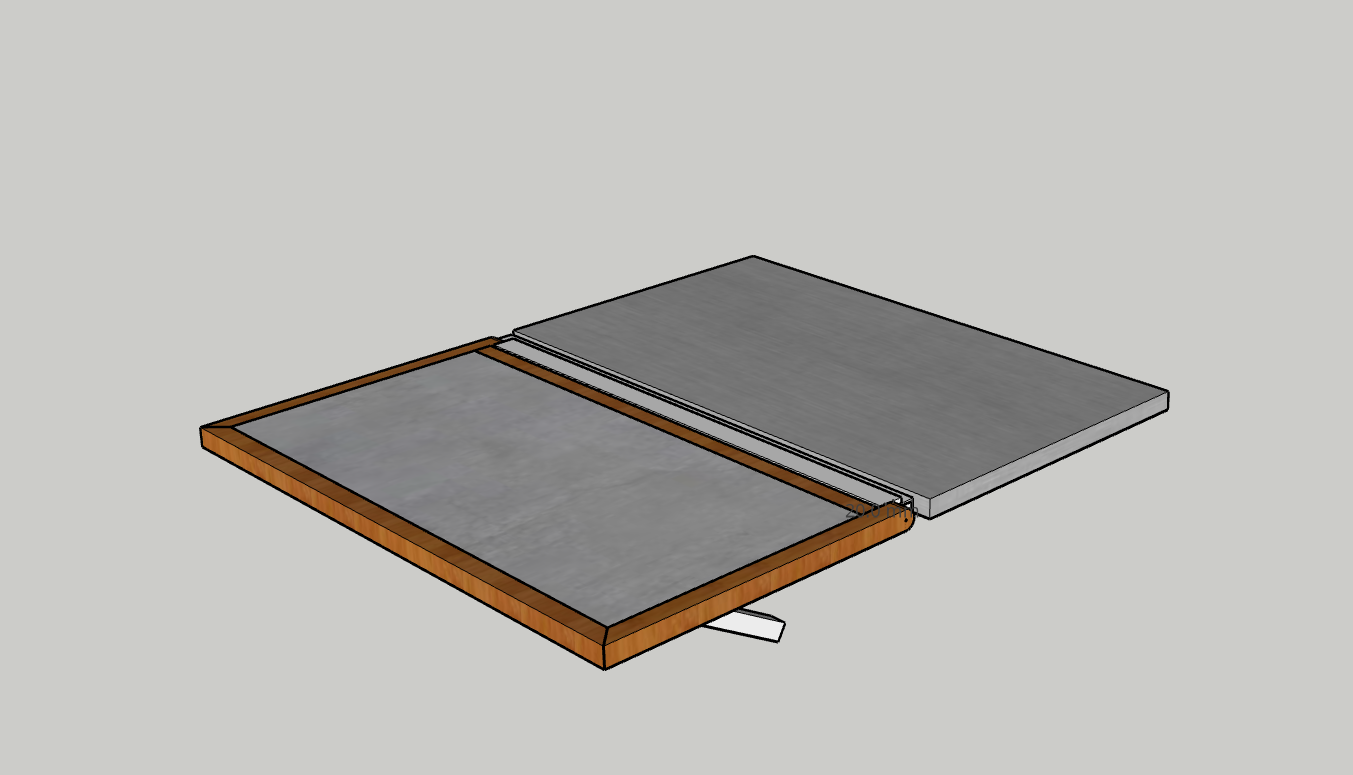

• 旧的台锯延长板草图文件：
  download: 台锯延长柜O.skp

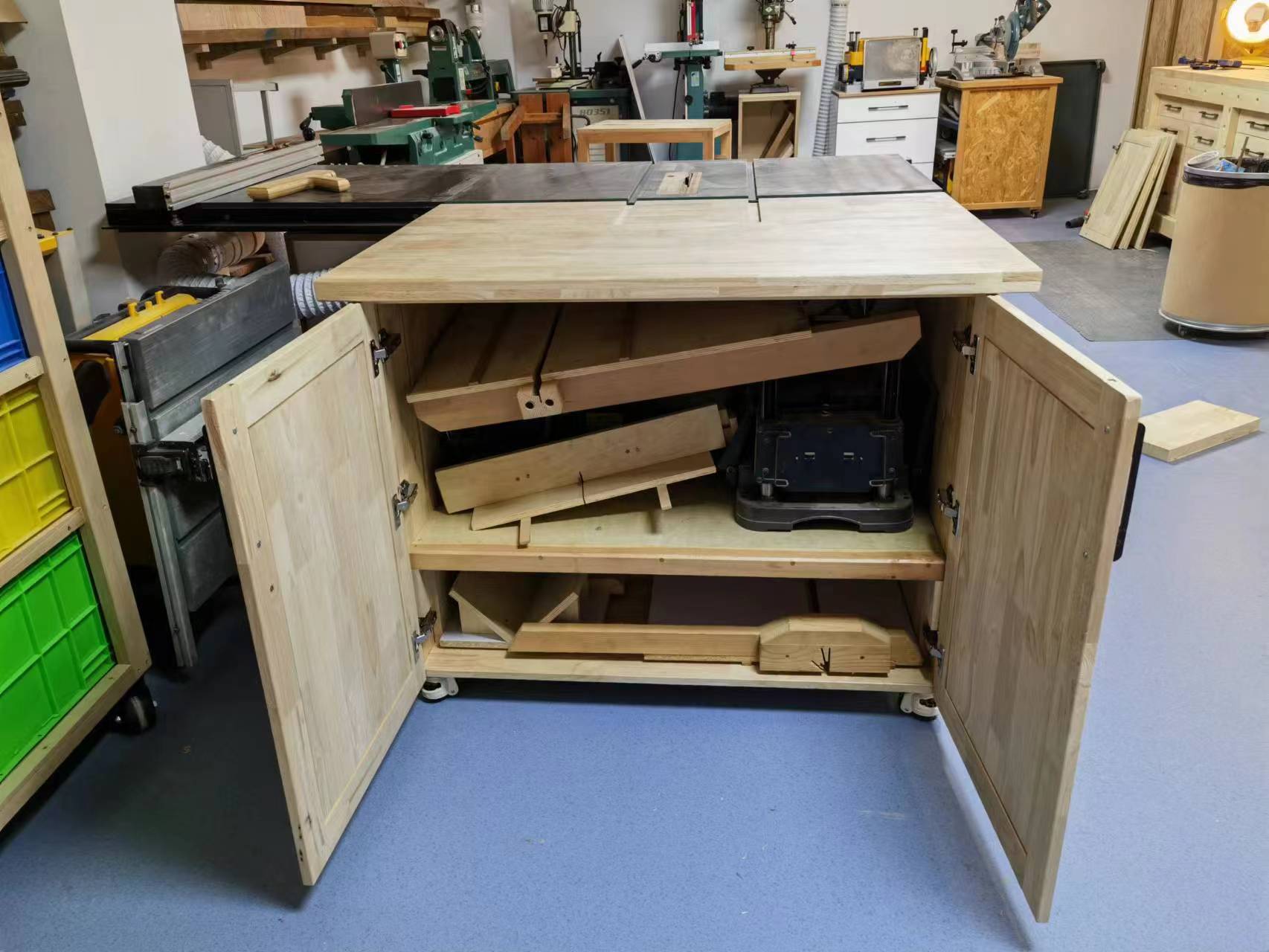

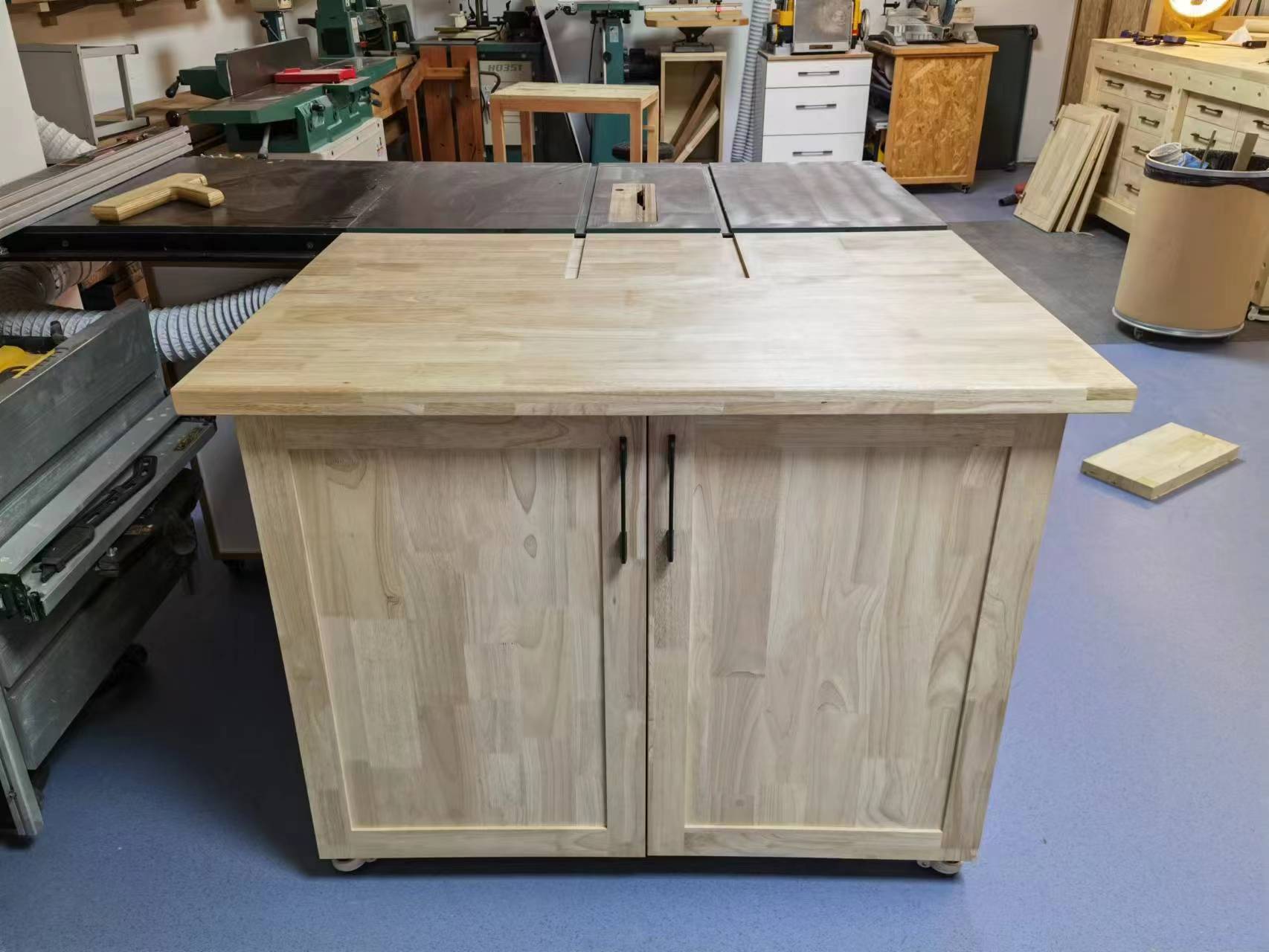

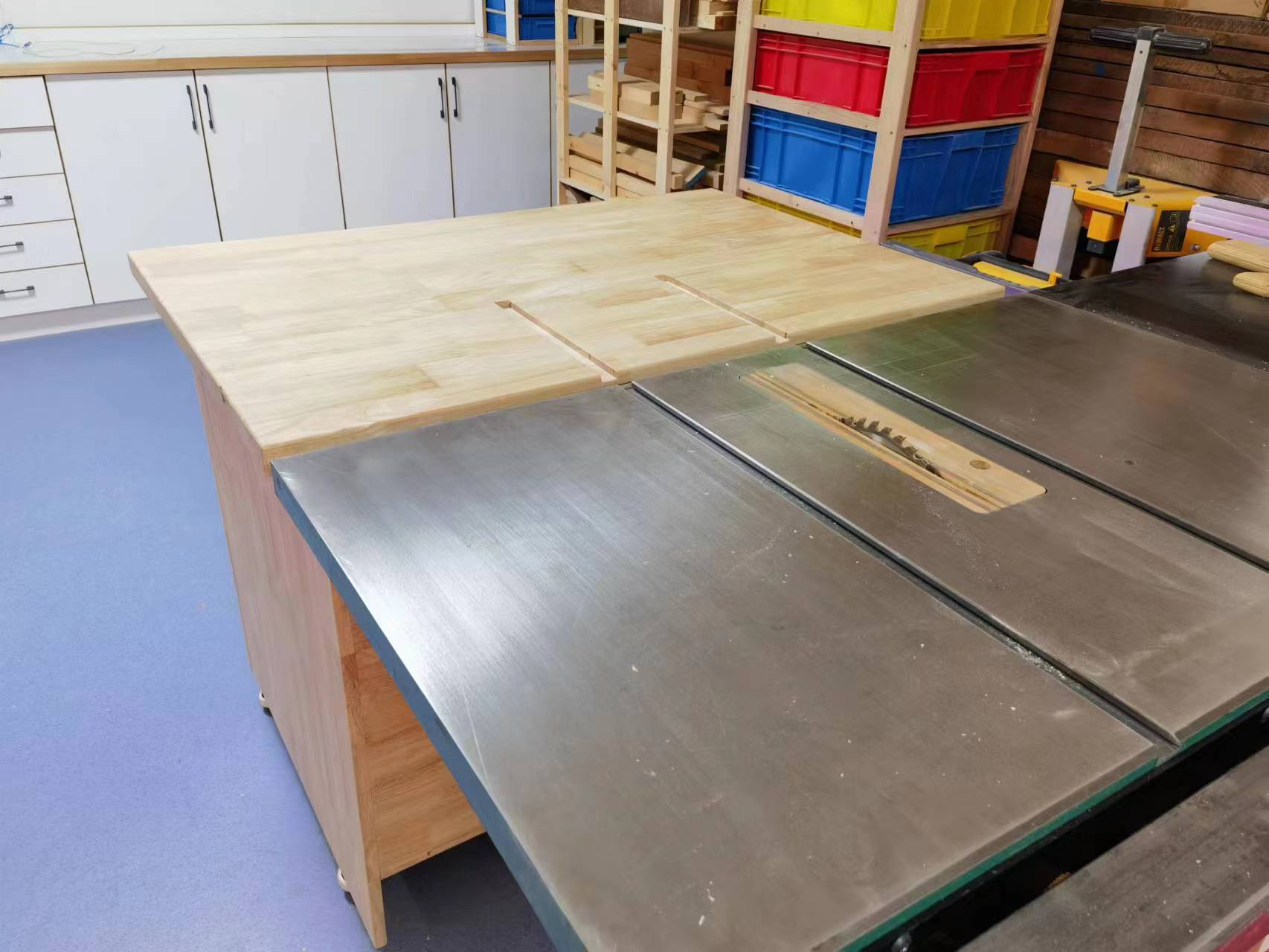

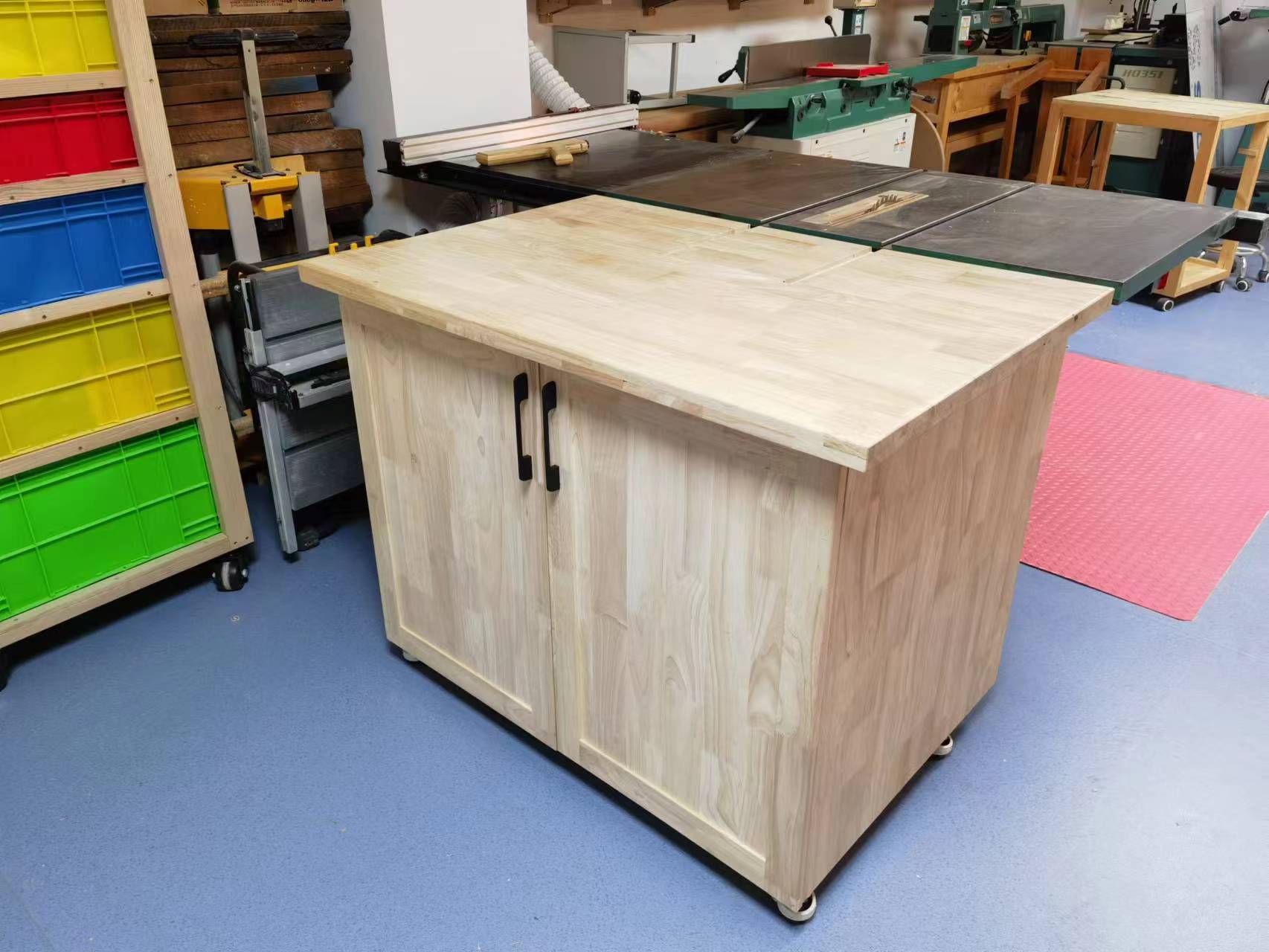

实物图片

木材收纳车

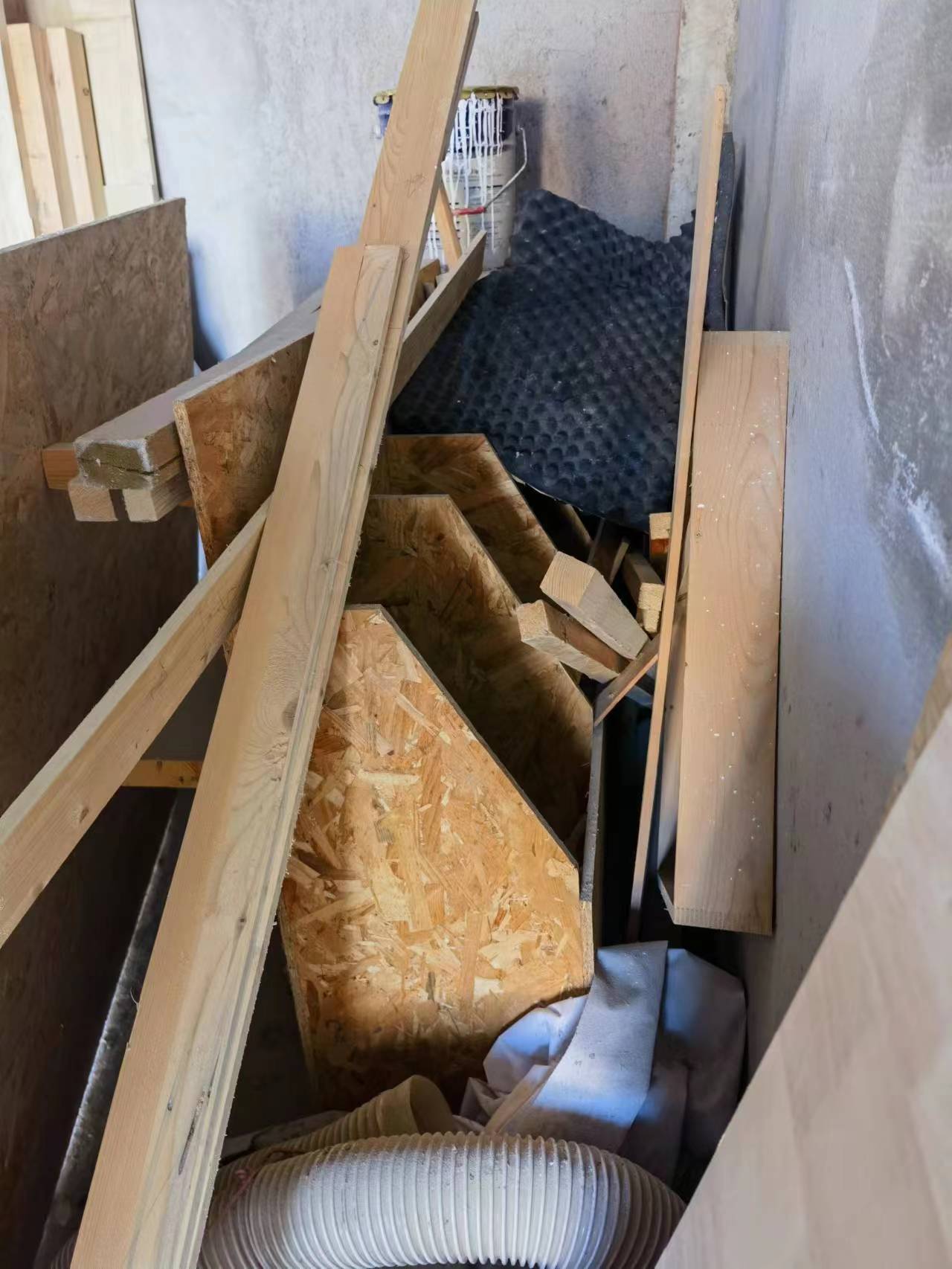

每个木工房都有大量的零碎木料，随着制作越来越多，这些零碎木料也会越来越多，慢慢的零碎木料就会成为一个非常头疼的问题，特别是那些小面积的workshop。

所以木材收纳几乎是所有木工房都要面临的问题。

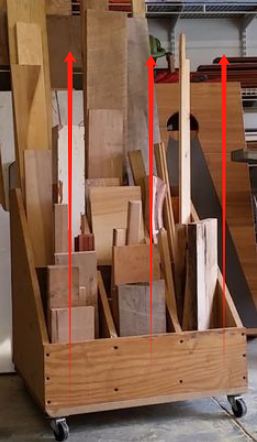

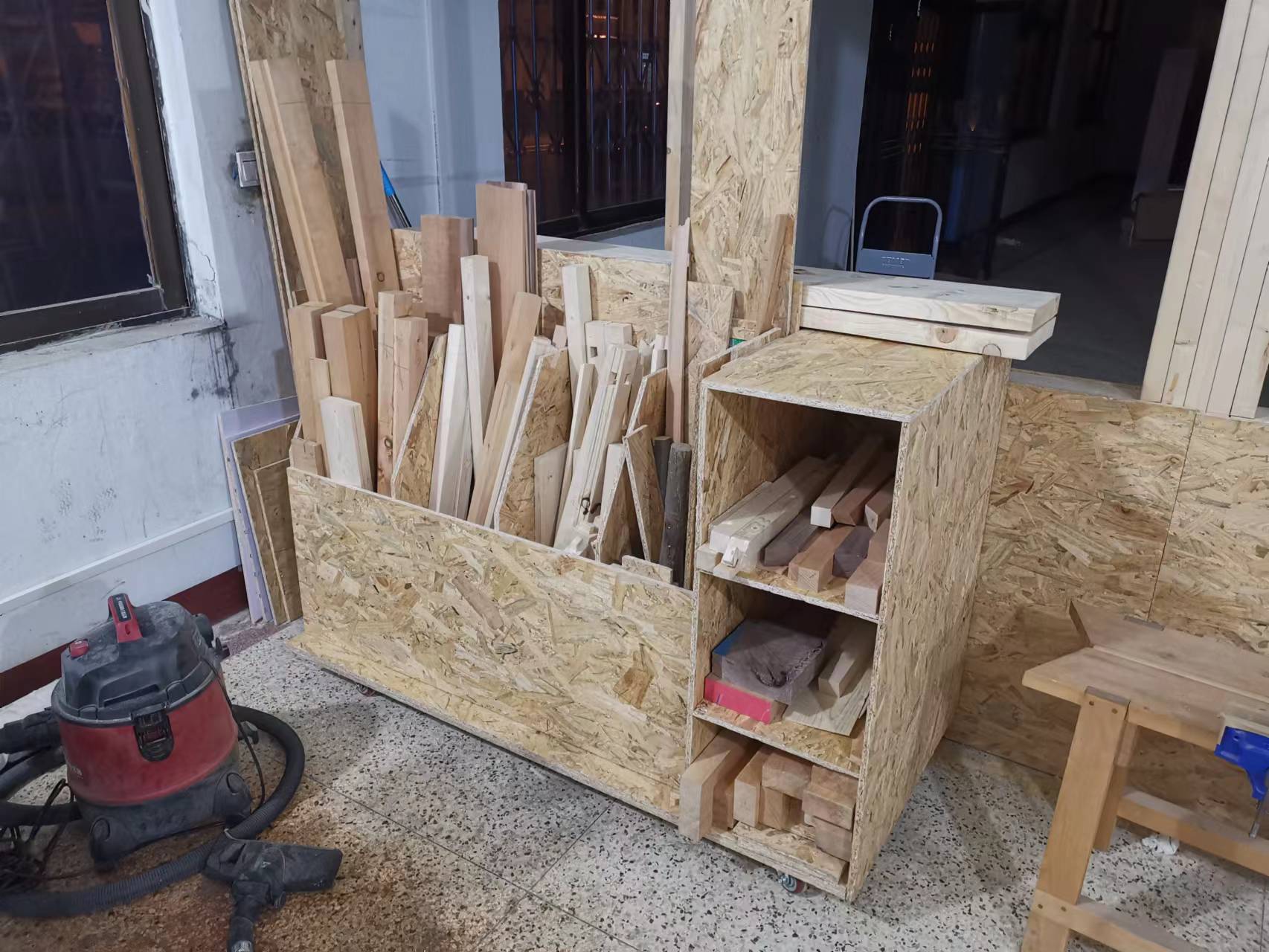

传统的木材收纳车

大概都是这样的：

我也做过一个类似这样的收纳车，没使用多长时间就被我废弃了。

在使用这种收纳车的过程中，我发现他有很多缺点，

• 体积太大，太占地方，移动不方便，
• 存储能力差，空间利用率低，
• 分类能力差，找木料麻烦，等等。

特别是在小面积workshop，缺点尤为明显。当然他也不是完全没有优点，后面再说。

由竖向存储转变为横向存储

传统的存储逻辑是竖向存储，附带一些横向存储，有的索性就不带横向存储，比如这样的：

竖向存储无法堆叠，垂直空间利用率很低，所以我决定重新设计制作一款木材收纳车。

我对现有的零碎木料做了一个简单的统计，有大概70-80%是30cm~80cm的短木料，我决定把木料横过来堆叠起来放。

重新设计木材收纳车

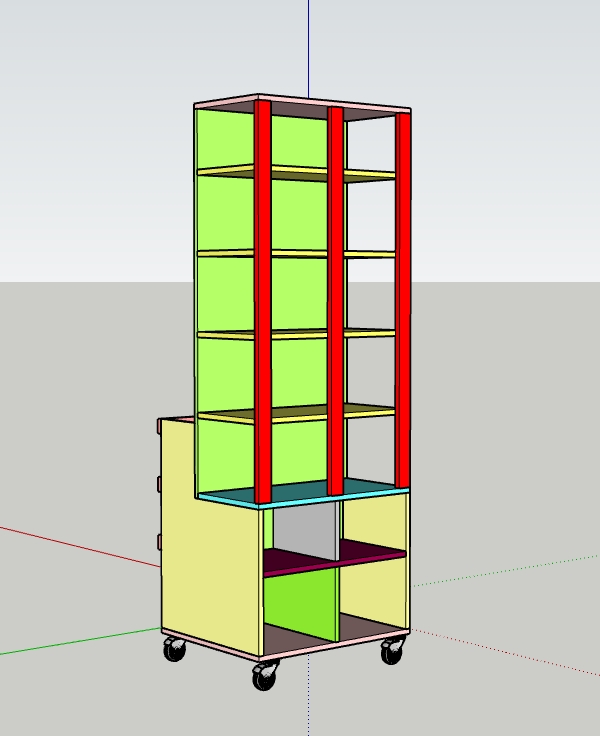

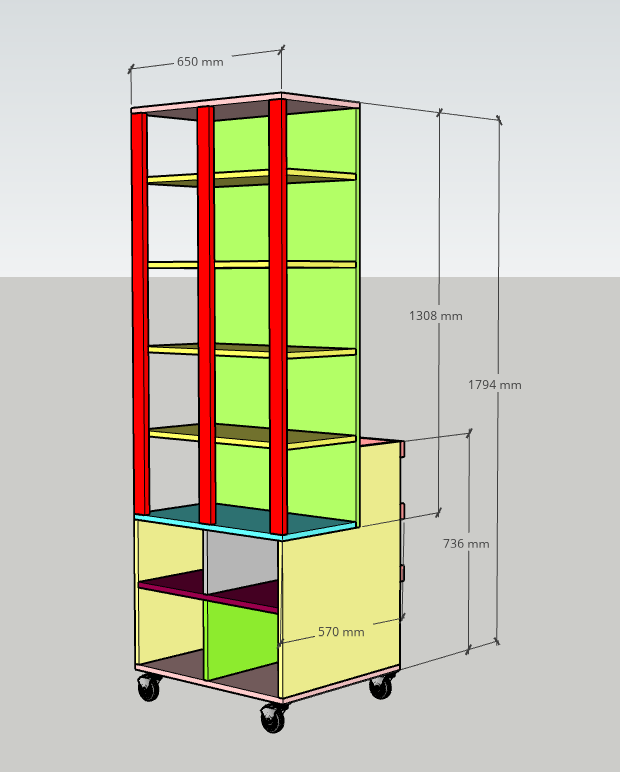

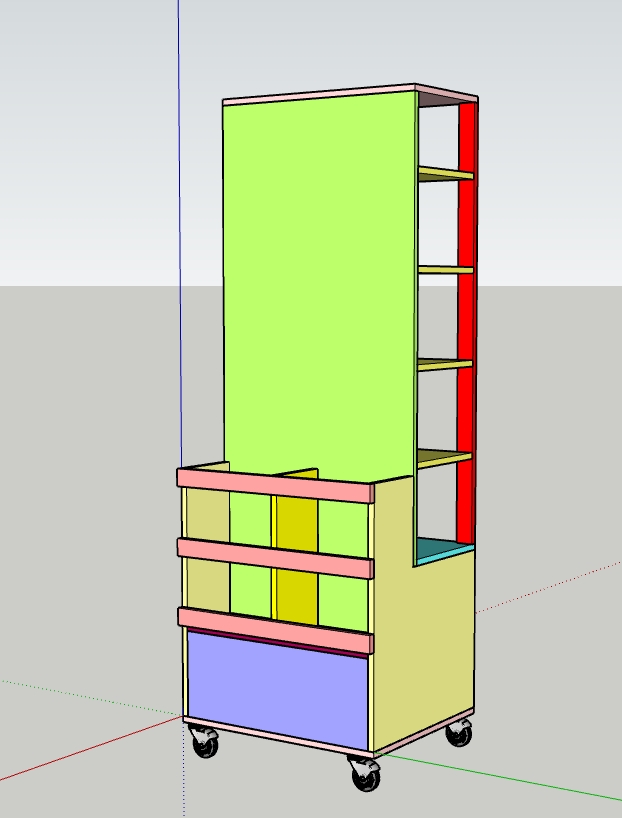

先看一下设计草图：

看起来以横向存储为主，竖向存储为辅的思路应该可行。

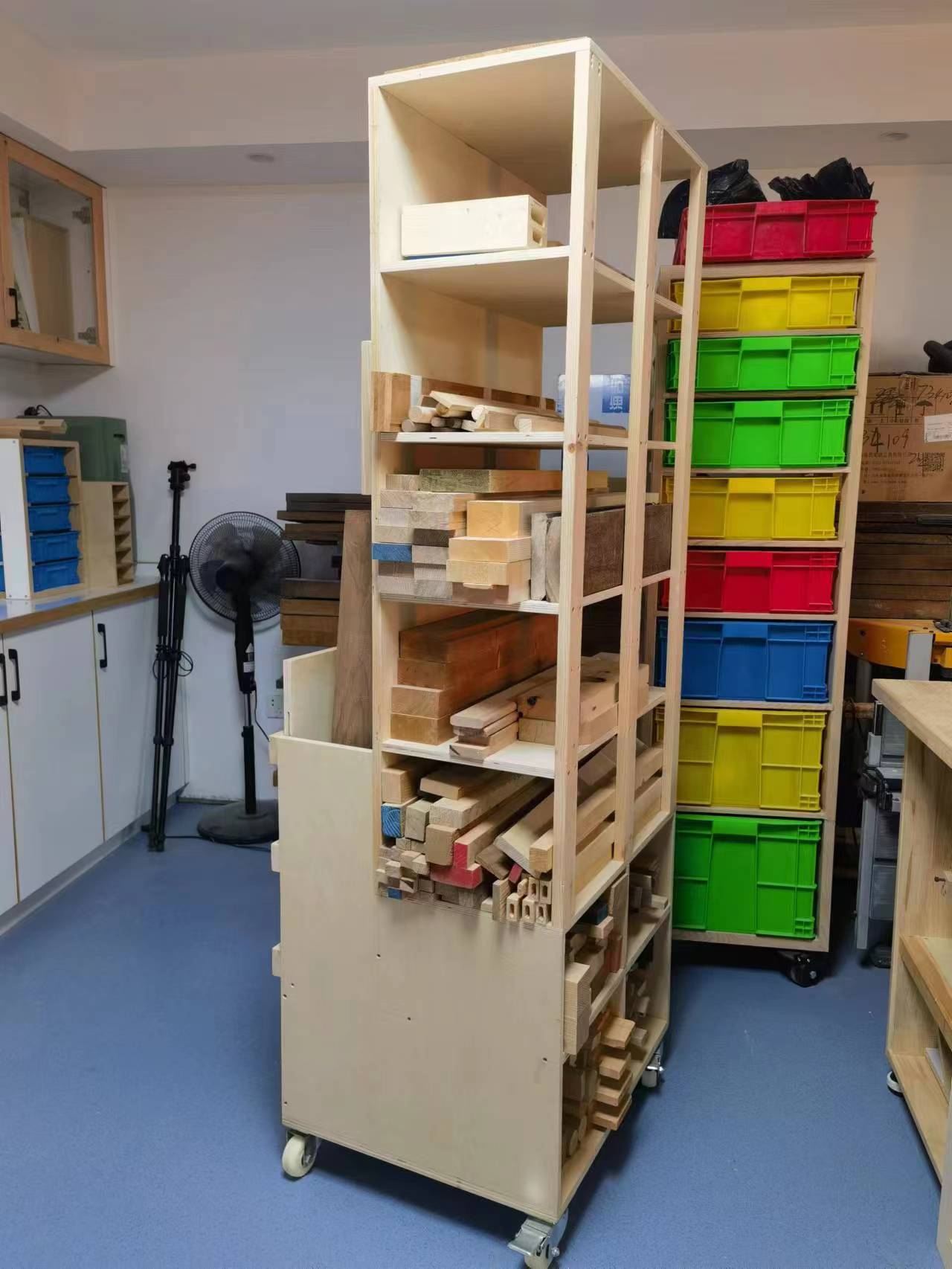

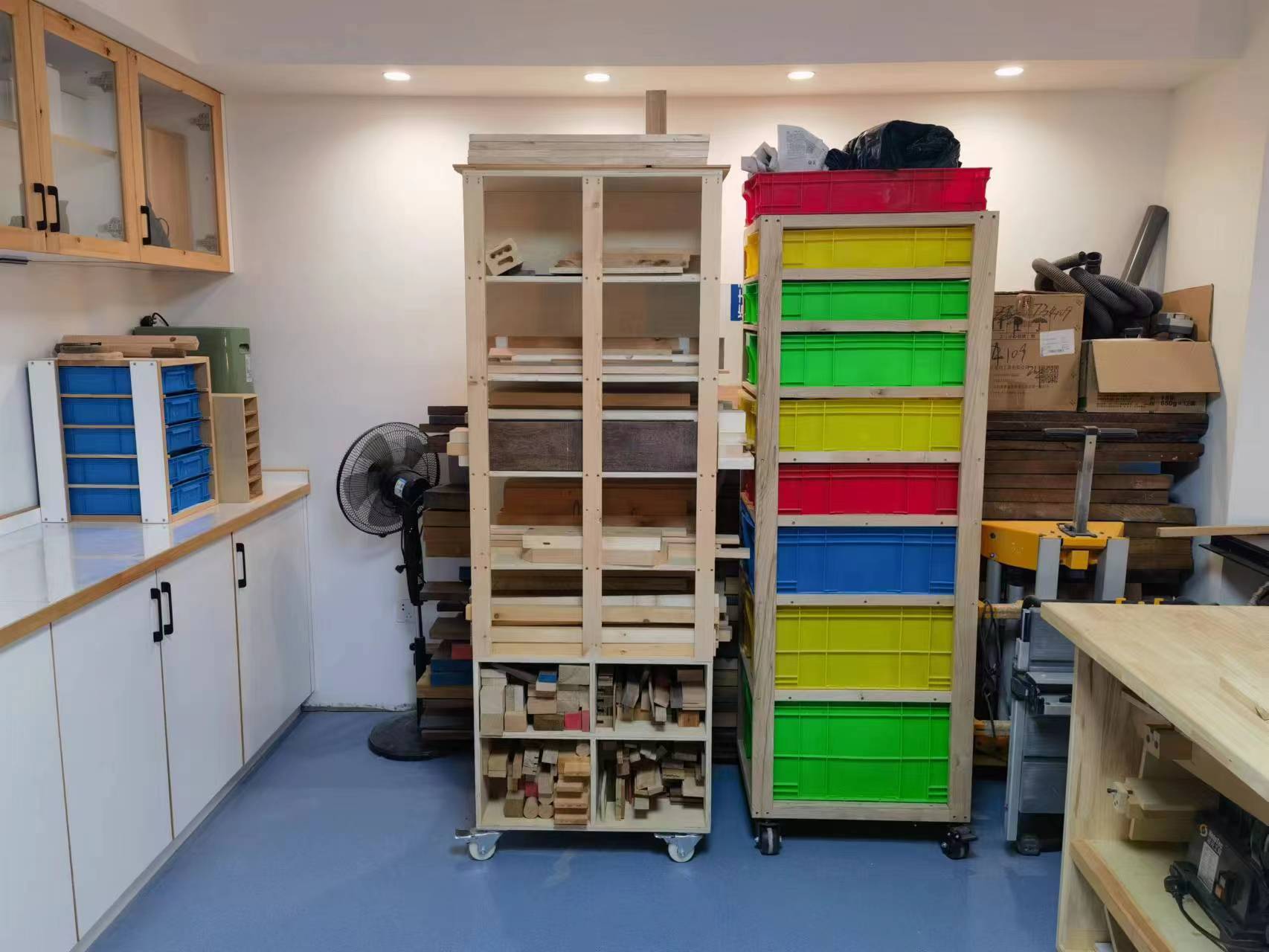

再看一下实物图：

这个木材收纳车我已经使用了快1年，大概已经用掉了它60%的存储空间。

尺寸数据：

• height: 1794mm(不含轮子高度)
• width:650mm
• depth: 570mm

材料：

• 18mm胶合板1.5块
• 长木条x3（草图红色）
• 短木条x3（草图粉色）

当时我手头仅这有1.5块多层板，宽度650深度570，所以这个尺寸基本也是材料的极限大小。

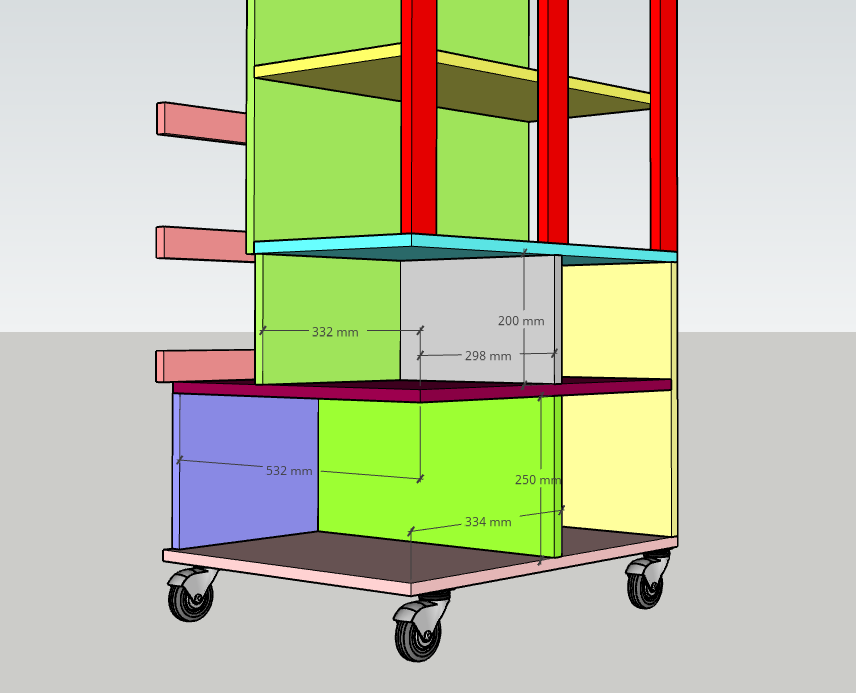

存储空间：

• 650mm 存储空间位5个（横向）
• 530mm 存储空间位2个（横向）
• 330mm 存储空间为2个（横向）
• 1500mm 存储空间位2个（竖向）
• 650mm 顶部放置位1个（横向）

制作

这个制作很简单，几乎全部都是螺丝的T型结构，坚固程度是没有问题的。

缺点

• 下层的木料拿放需要弯腰
• 我的workshop比较矮，只有2.4米，太长的木料无法插入竖向存储空间，如果房子足够高就不存在这个问题了
• 无法存储成品木板，只能存储木料，对规格1.22x2.44的成品木板就无能为力了，这个刚好是传统收纳车的优势，
  如果存储胶合板是主要需求，那传统存储车应该是不个不错的选择，

思考&改进

• 整体尺寸略小了，受制于当时我只有1.5块胶合板，宽度被做到了650，如果宽度可以做到800就好了
• 300~400的存储区域不够用，我的零碎木料比较多，短存储区域很快用万完，如果有4个短存储区域应该会更加好用，当然我也可以把短木料放在长存储区域，这不是大问题

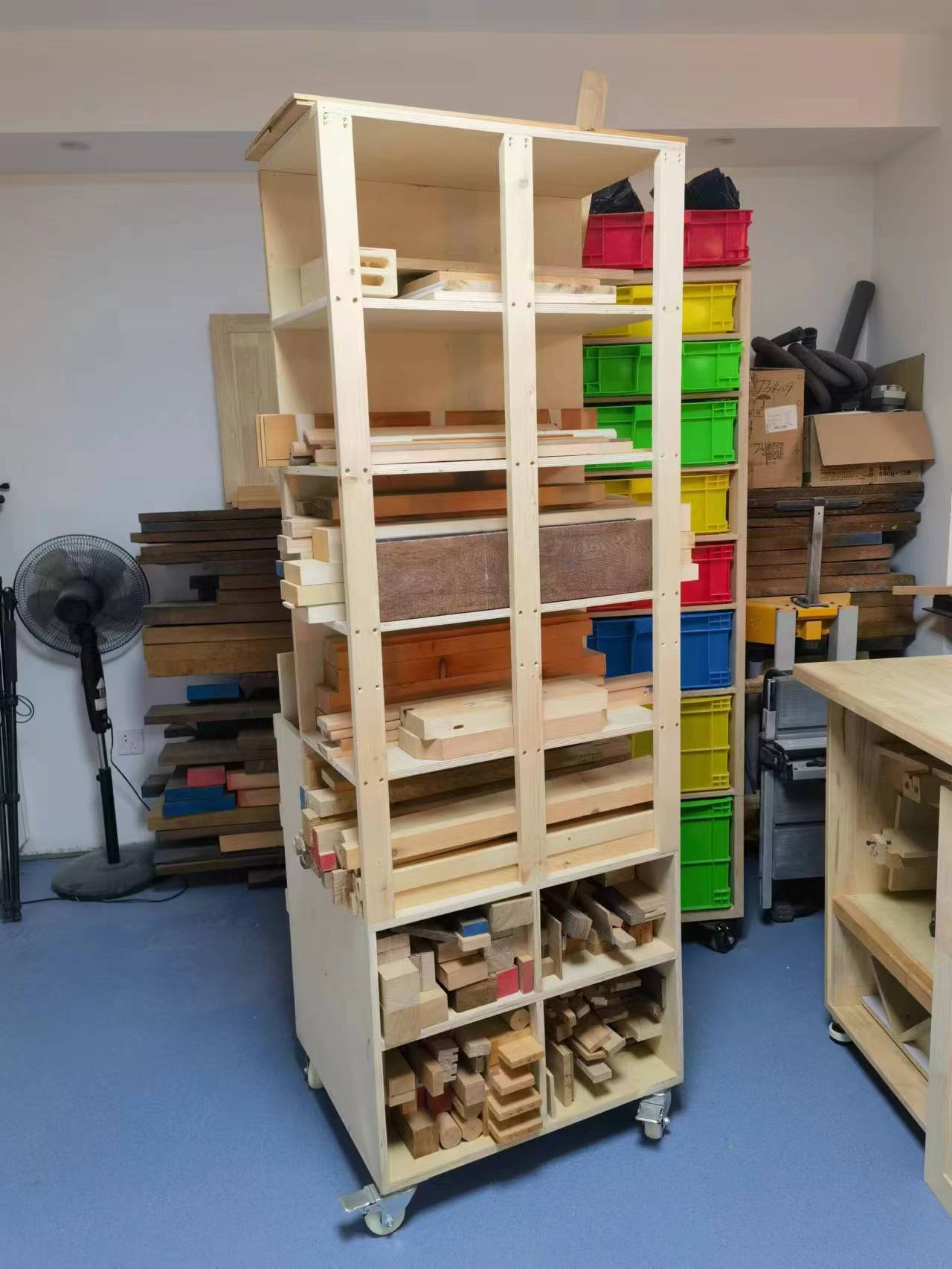

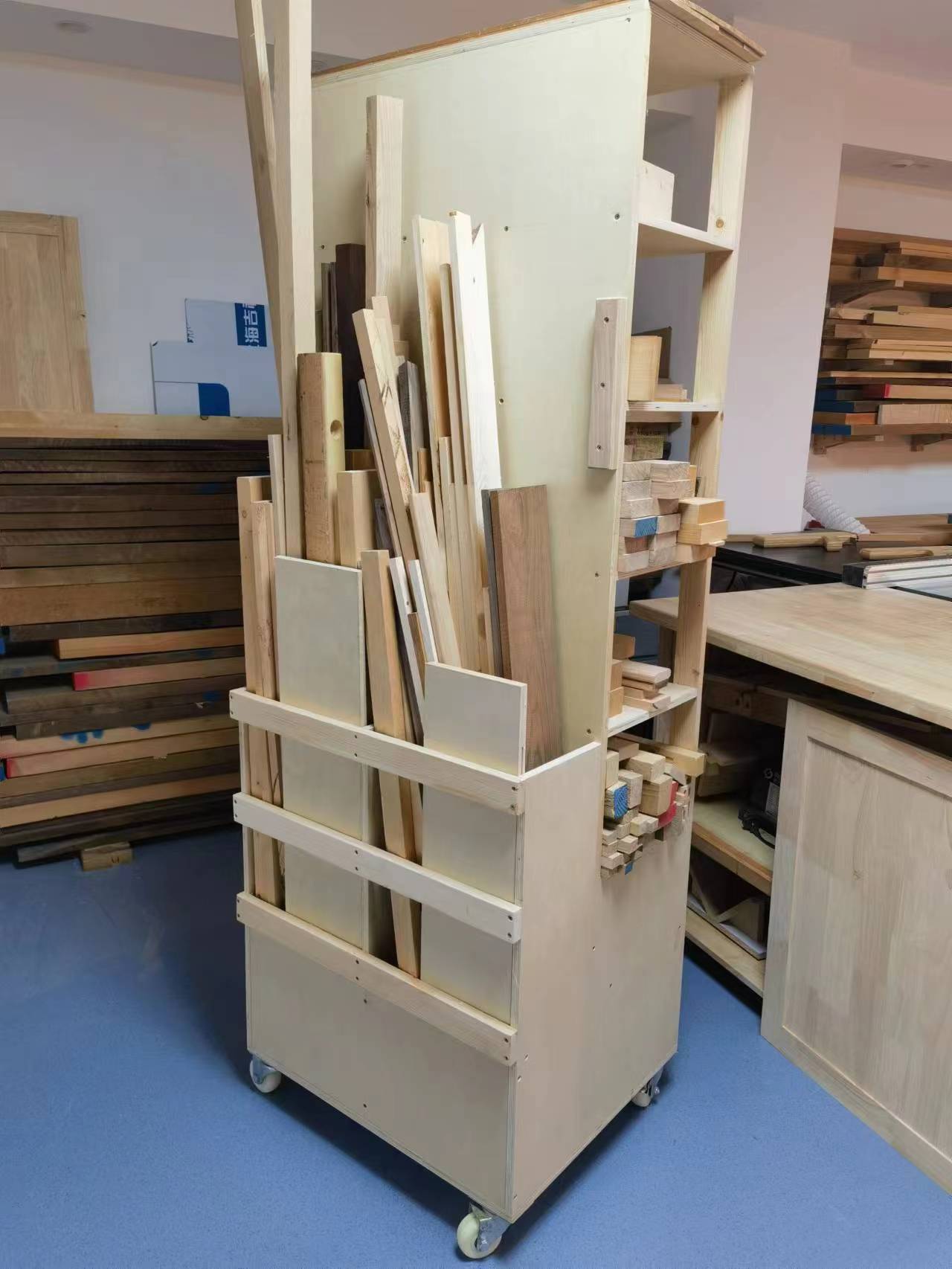

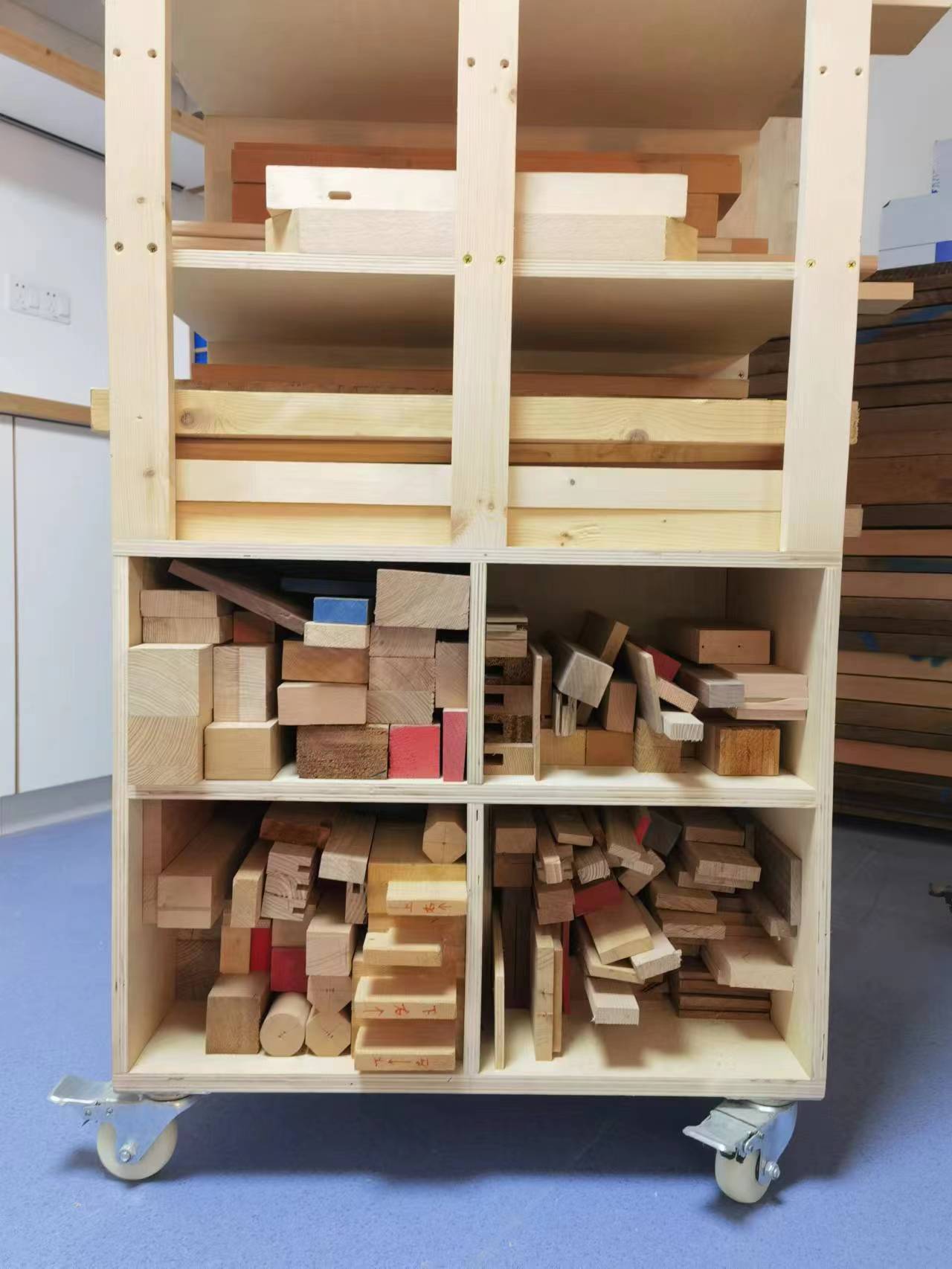

其他照片

sketchup 草图文件分享

• download: woodstoragecart.skp
