0.选型

我大概看了 OpenBuilds Shapeoko maslow CNC PrintNC这几款机器。
其中要么是型铝框架，要么是皮带传动，要么是行程问题，要么是零件非标。最后选择了PrintNC。

1.PrintNC优劣势

优
刚性有保证，零件除了3D打印部分的基本都是标准件，很容易买到，成本比较低。
劣
需要大量的打孔/攻丝这样的机械加工工作。但这不正式折腾的意义嘛！
3D打印件，强度低？这点应该不需要担心，强度足够的。

2.关于尺寸

V3版本中建议的有效切割尺寸在950*600mm，X轴如果再加大就要提高型材的规格，否则X轴会轻微下沉，容易产生Y轴方向的弯曲力。
如果要增加尺寸建议增加Y轴尺寸，增加Y轴的尺寸还能提高稳定性。

V4版本的模型中，默认的X轴尺寸已经达到了1275mm。

我最理想的工作尺寸是(1220+50)x(600+50)，这样我就可以切标准宽度的板材。综合考虑到使用率，刚性，还有占地面积，我计划能切割1000 * 600，留一点余量，工作尺寸定为 1050 * 650。

3.框架材料

a 方形钢管

几个原则：
1.不建议用2.5毫米以下的方管，1是钢管强度低，2是管壁太薄攻丝的丝牙太少，螺栓连接强度低；
2.也不建议用5毫米以上的方管，1是钢管厚度增加，R角加大，钢管的平整度会出现问题，2是重量增加惯性加大加速度减少

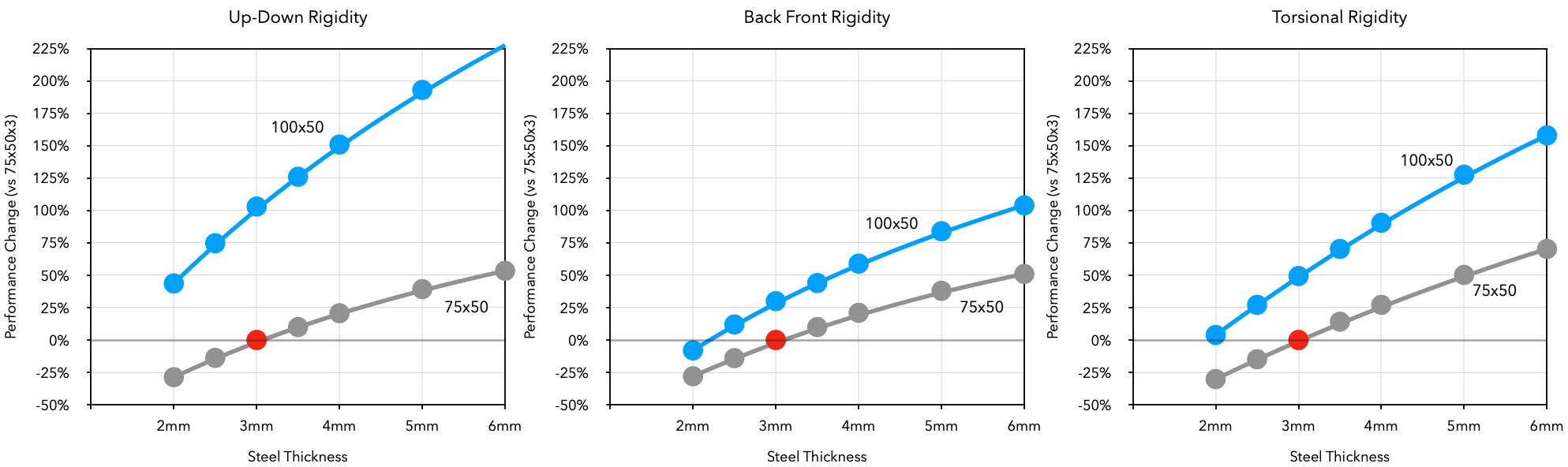

3.机器的刚性并不和型材的厚度成线性关系
4.roller必须使用4.5毫米以下规格的钢管，还不知道这是为什么，
5.方形钢管规格不固定，接近的规格都可以，模型中可以自定义材料属性

b 材料计算器

销售商提供的线上材料计算器，好像和fusion模型略有区别，还是要以模型为准
https://threedesign.store/metric-frame-size-calculator/

c 钢管R角

钢管的R角数据要输入fusion 360，所有的3D模型都需要调用这个参数。是打印件的重要参数。

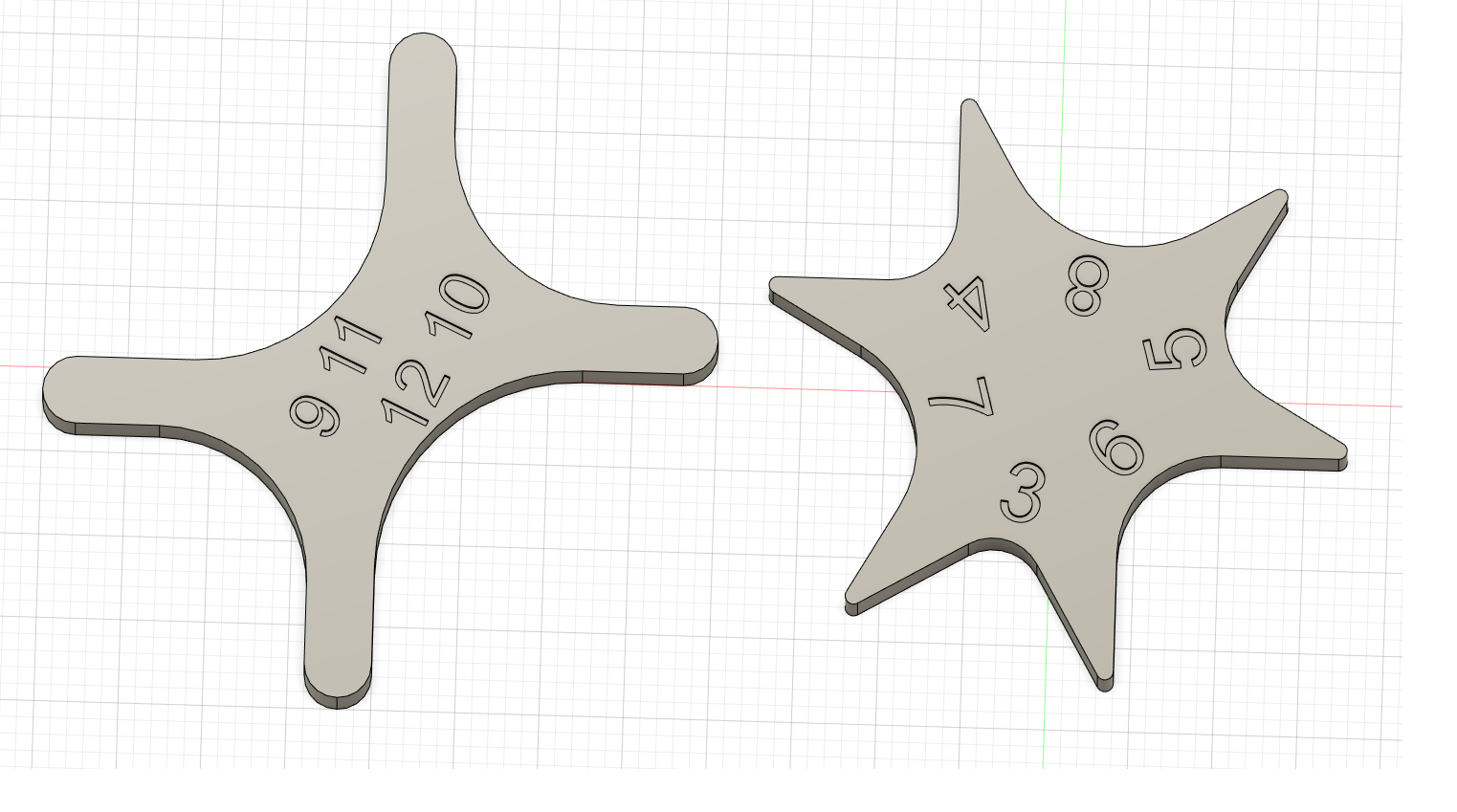

官方提供了一个简单的R角测量工具

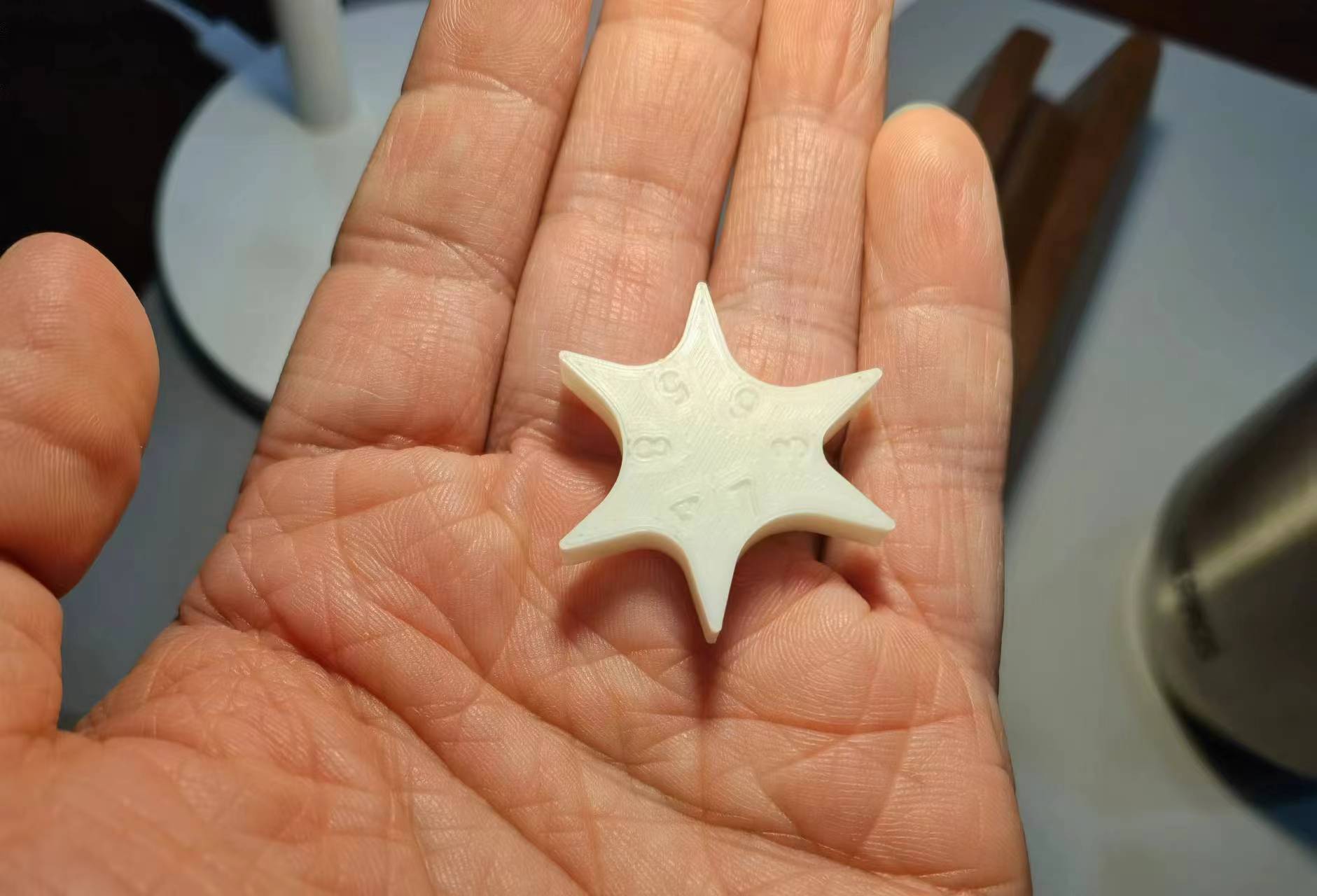

我打印了一个，很小，

R角测量工具
https://wiki.printnc.info/en/v3/printing/tools#steel-radius-measuring-tools

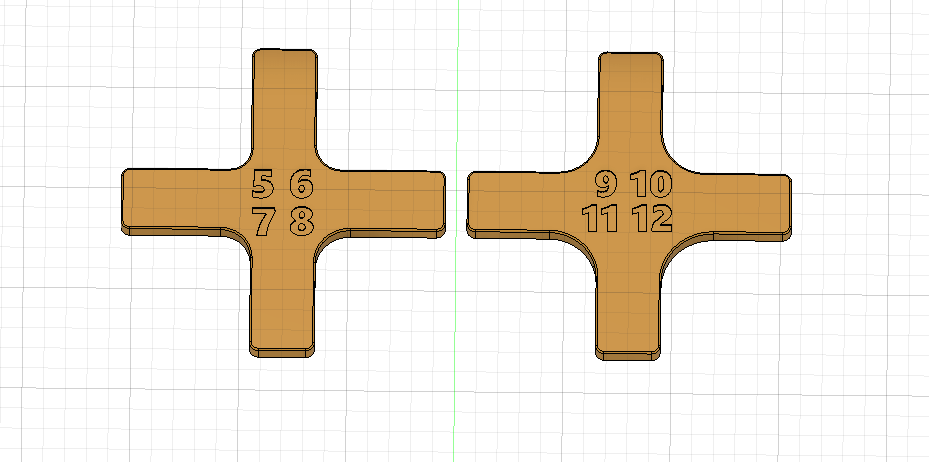

2024-3-14 R角测量工具更新

选购钢管

今天去建材城考察钢管，看了好几家，都没有合适的钢管。
当地市场只有镀锌钢管，厚度很薄，最厚的只有2.0mm，镀锌方管的规整度很差，显然不合适。准备考虑淘宝购买了。

wood版的模型中使用了两个规格的方管，分别是框架使用的75x50，和x轴使用的100x50，厚度都是3mm的。

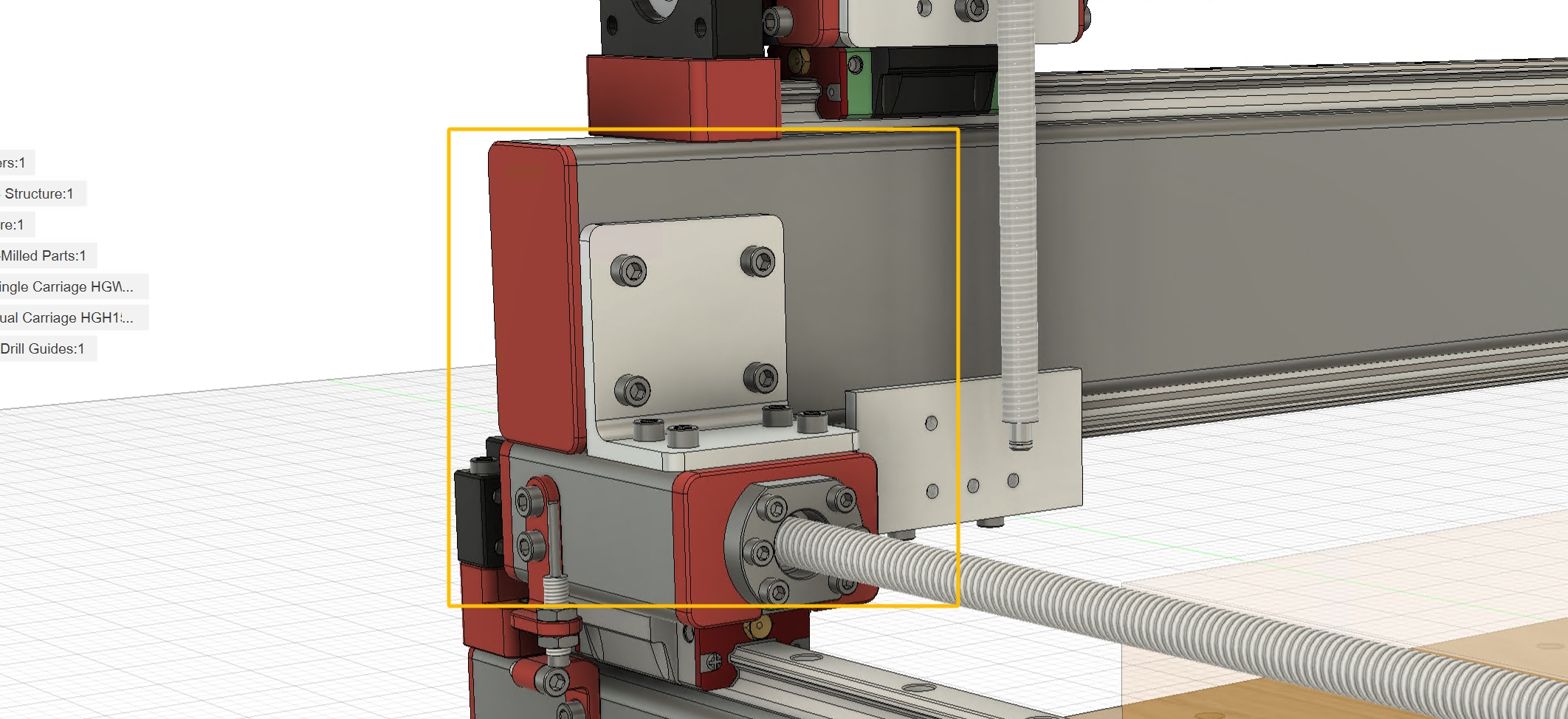

中国是没有75*50这个规格的，要么是70x50，要么是80x50，起初我准备使用70x50的方管，后来在官方聊天室咨询了一下，发现70的还不行，型材会和滑块有干涉。修改模型参数，确实能看到干涉。

所以只能使用80x50的方管，由于我的x轴行程不大，所以索性就只用一个规格的方管了，全部用80x50的方管，厚度是4mm（实际3.7mm）的。

下单材料：

方管规格 50*80*4
1400mm   4根    用于x轴和x轴框架
1000mm   2根    用于y轴框架
500mm    1根    用于切割3个100mm的滚子支架

所有的尺寸都要比数据尺寸长一些，方便回来自己切割加工

淘宝下单，包邮到家，一共是350块。

其他材料

x轴和y轴的连接需要两块角铁，模型中是75x50的。这个规格中国也是没有的。买方管的时候我让商家顺带给切一段70x70的角铁。回来自己加工成需要的尺寸。

我的BOM清单

https://docs.qq.com/sheet/DSHFadWVUR2dBYktU?tab=BB08J2

更新

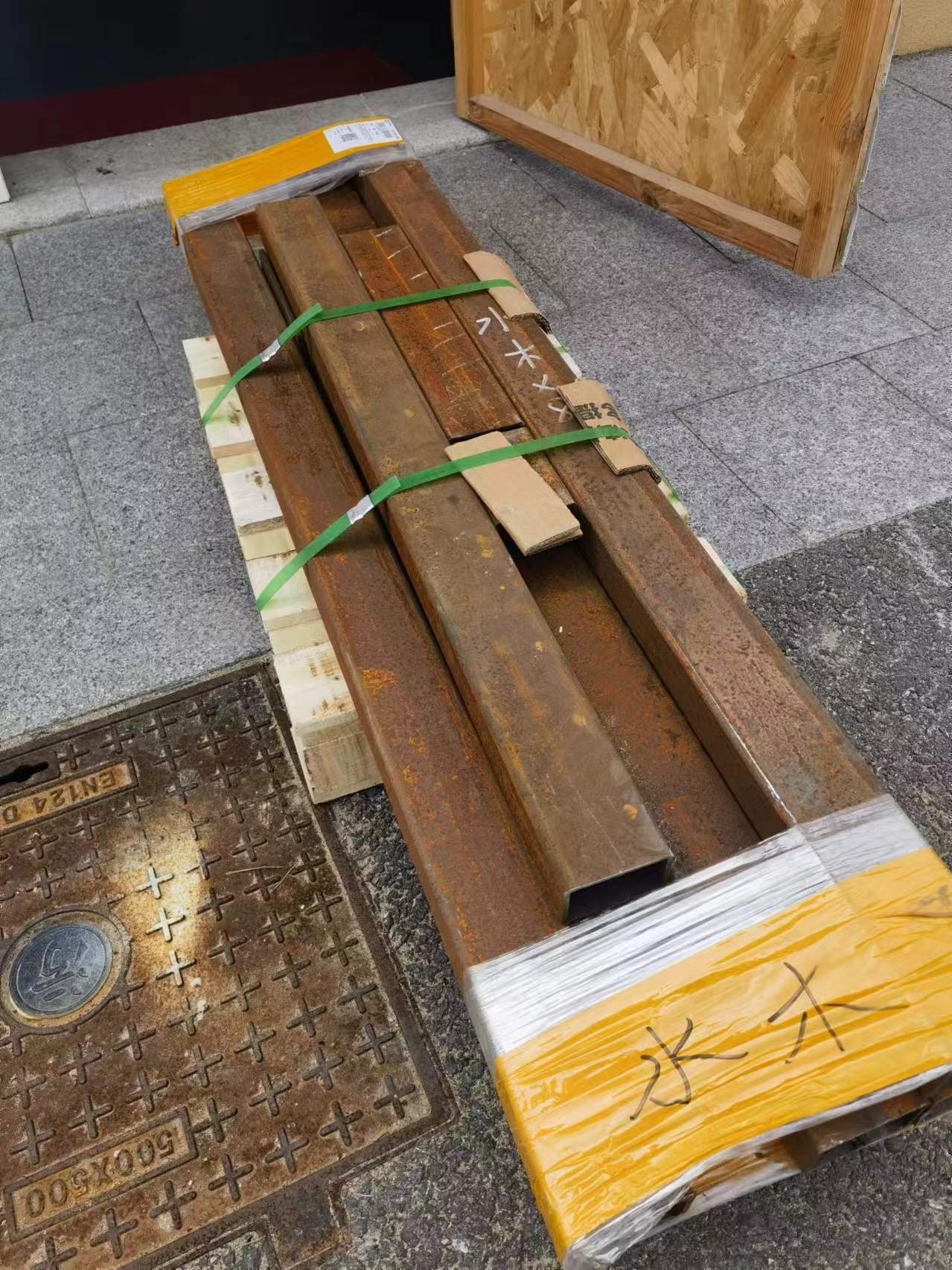

我买的钢管到货了
